跆拳馆踢高检测：测量光幕光轴间距首选20mm，竞技级选10mm
跆拳馆踢高检测选用测量光幕，光轴间距优先选20mm或10mm。20mm间距性价比最高，分辨率约2cm，适合90%的跆拳馆做日常考级与训练反馈；10mm间距分辨率约1cm，适合竞技队和专业考级点精准判定。核心结论：光轴越密测高越准，但成本与接线复杂度同步上升。安协测量光幕覆盖多种间距规格，可一站式满足跆拳馆踢高检测需求。
01 测量光幕测高原理与工作方式

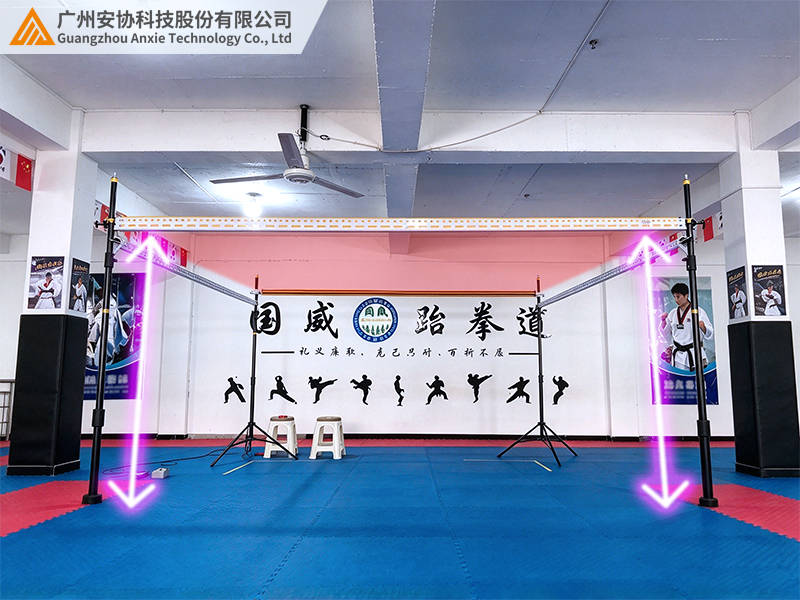

测量光幕测踢高的原理是：多束光轴垂直排列，学员踢腿遮挡哪几束光，系统就换算出踢击最高点。
测量光幕主流采用对射式，由发射端和接收端分置两侧，光路稳定、精度高；少数场景才用单边漫反射光幕，单侧安装即可。光轴按固定间距排列，10mm即每10mm一束光。脚或靶具进入光幕区域，遮挡的光轴数量与位置被实时扫描，输出对应高度值。最小精度可达1mm，扫描速度10ms，踢击瞬间即可捕捉峰值高度，不丢帧。
跆拳馆踢高检测通常用对射式测量光幕，精度稳、抗干扰强；若场地受限只能单侧安装，可选漫反射光栅，0-3米无盲区感应，安装省一半工时。响应速度＜15ms，配合485通讯输出，可直接接馆内大屏或考级系统。
02 光轴间距选型：三档规格对应应用需求
光轴间距选择的核心逻辑：测高精度要求越高，间距越小；预算和安装高度决定上限。
- 20mm间距——最推荐给90%的跆拳馆。光幕高2米时即100束光轴，分辨率约2cm，满足考级"踢过某高度线"判定。成本适中，安装调试快。学员踢击高度差通常在5cm以上，20mm足够用。
- 10mm间距——竞技队、专业考级点选它。分辨率约1cm，能精确到"踢高183cm还是185cm"。配合更密光轴可做动作分析。间距越小光轴越多，接线与同步要求越高，需采用线同步/光同步技术减少光干扰。
- 40mm及以上——仅适合粗测"是否过线"，不推荐精细踢高，峰值可能落在两束光之间造成漏检。
- 若馆内同时有车辆分离检测需求，可复用车辆分离光栅思路，但踢高检测还是专用测量光幕更合适。
03 测量光幕选型关键参数
选购测量光幕，除了光轴间距，还要看响应速度、抗干扰、安装方式和输出接口。
- 响应速度。踢击是瞬态动作，光幕响应必须＜10ms，否则峰值丢失。
- 抗干扰能力。馆内有灯光、空调、人员走动，线同步/光同步设计可有效抑制环境光与电磁干扰。
- 安装方式。踢高检测优先采用对射式测量光幕，发射端与接收端分置两侧，光路稳定、抗干扰强、测量更准；仅当墙面确无双侧施工条件时，才考虑单侧安装的漫反射光幕。
- 输出接口。对接考级系统或大屏选带485通讯的型号；仅本地显示，开关量即可。
- 这类测量光幕在出厂前会针对动态踢击场景做标定，现场也能按键调节检测档位，适配不同高度与间距需求。安协作为长期深耕工业安全光幕的厂商，其测量光幕在多家武道馆已有应用，响应速度与精度经得起高频踢击考验。
04 总结
跆拳馆踢高检测，首选对射式测量光幕，光轴间距20mm为通用配置、竞技级选10mm；响应＜10ms、抗干扰强，可一站式满足精准测高与快速部署。
