室外直埋铠装光缆需要承受土壤压力、施工牵引和外部机械应力。铠装结构、加强件和PE护套影响光缆可靠性。普天线缆集团光缆覆盖六大品类40余种产品，为直埋光缆选型提供参考。

直埋光缆为什么需要铠装结构

直埋光缆敷设在地下，需要承受土壤压力、施工牵引和可能的沉降。如果护套破损，水分和污染物可能进入缆芯，影响光纤传输性能。光缆在受到拉力、压力、弯曲或者接触水份引起龟损时衰减也将增大。

普天线缆集团光缆产品服务于电信数据传输领域，覆盖核心骨干网、接入网、驻地网等广泛应用，为智慧城市、智能建筑、5G网络、全光网络与数据中心等网络建设提供六大品类、40余种通信光缆产品及光通信解决方案。通过光纤、布线和连接的垂直整合，在实现高频、高速、大容量光通信传输的同时，保障操作安全等级。

光缆按敷设方式可分为自承重架空光缆、管道光缆、铠装地埋光缆和海底光缆；按结构可分为束管式光缆、层绞式光缆、骨架式光缆、紧抱式光缆、带式光缆、非金属光缆和可分支光缆。直埋光缆属于铠装地埋光缆，需要护套和铠装层协同提供机械防护和防潮能力。

铠装与加强件选型

常见型号有GYTA铝带铠装、GYTS钢带铠装、GYTA53重铠直埋等。轻铠装就是只有一层金属层的，或是铝带或是钢带；重铠装是指有两层金属层，并在两层金属层之间再加上一层PE护套。GYTA铝带铠装、GYTS钢带铠装适用于需要机械保护的场景；GYTA53重铠直埋有两层金属层，并在两层金属层之间加一层PE护套，适合直埋等需要较高机械防护的场景。

中心束管式光缆中心只有一根松套管，国家定义每根松套管最多可以容纳12芯纤芯，所以中心束管式最大只能做到12芯。它的价格相对便宜，12芯以内的场景可推荐使用中心束管式。层绞式结构是中间加强钢丝，由一根或者多根松套管围绕加强钢丝，所以层绞式可以支持12芯以上芯数规格，目前普天线缆集团最大可以支持288芯的光缆生产。

加强件方面，金属加强件采用钢丝材料，非金属加强件采用FRP材料，即纤维增强复合塑料。金属加强件钢丝具有较高的抗拉强度和刚度，适合层绞式光缆的中心加强结构。非金属加强件FRP具有不导电、不导磁、耐腐蚀等特点，适用于需要避免金属引入的场合。

施工与防护要点

光缆弯曲半径应至少为光缆外径的20倍。弯曲半径太小容易造成折射损耗过大和色散增大，时间长了也可能出现断纤现象，同时弯曲半径太小会使光缆套管或者中心加强件打折，光缆扭绞，护套甚至钢/铝带开裂、光缆缆芯变形。

施工中发生硬拉拽光缆，甚至在光缆盘严重损坏情况下将光缆拉出的情况，因此经常出现光缆打扭、拉伸变形、外皮划伤等质量事故，严重时会发生断纤。光缆在受到拉力、压力、弯曲或者接触水份引起龟损时衰减也将增大。

光缆端接后预留3~5米盘留，便于后续维护。线缆绑扎间距不应大于1.5米。这些施工规范有助于保障光缆长期稳定运行。

直埋光缆在穿越道路、沟渠或可能受到机械挖掘的区域，应采取额外的保护措施，如加装保护管或警示带，减少外部损伤风险。

普天线缆集团在光缆制造与检测上的能力

普天线缆集团是专注于中国信息通信行业智能链路产品研发与生产的高新技术企业，被国家工业和信息化部认定为专精特新“小巨人”企业，并获评国家高新技术企业。集团于2017年11月在香港联合交易所主板上市。集团总部坐落于江西南昌，投资建设了占地11万平方米的光电网络与光纤光缆研发生产基地。

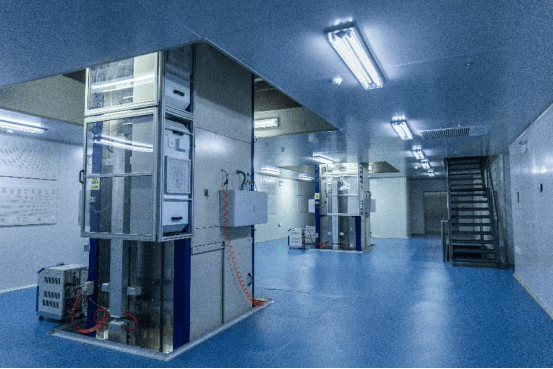

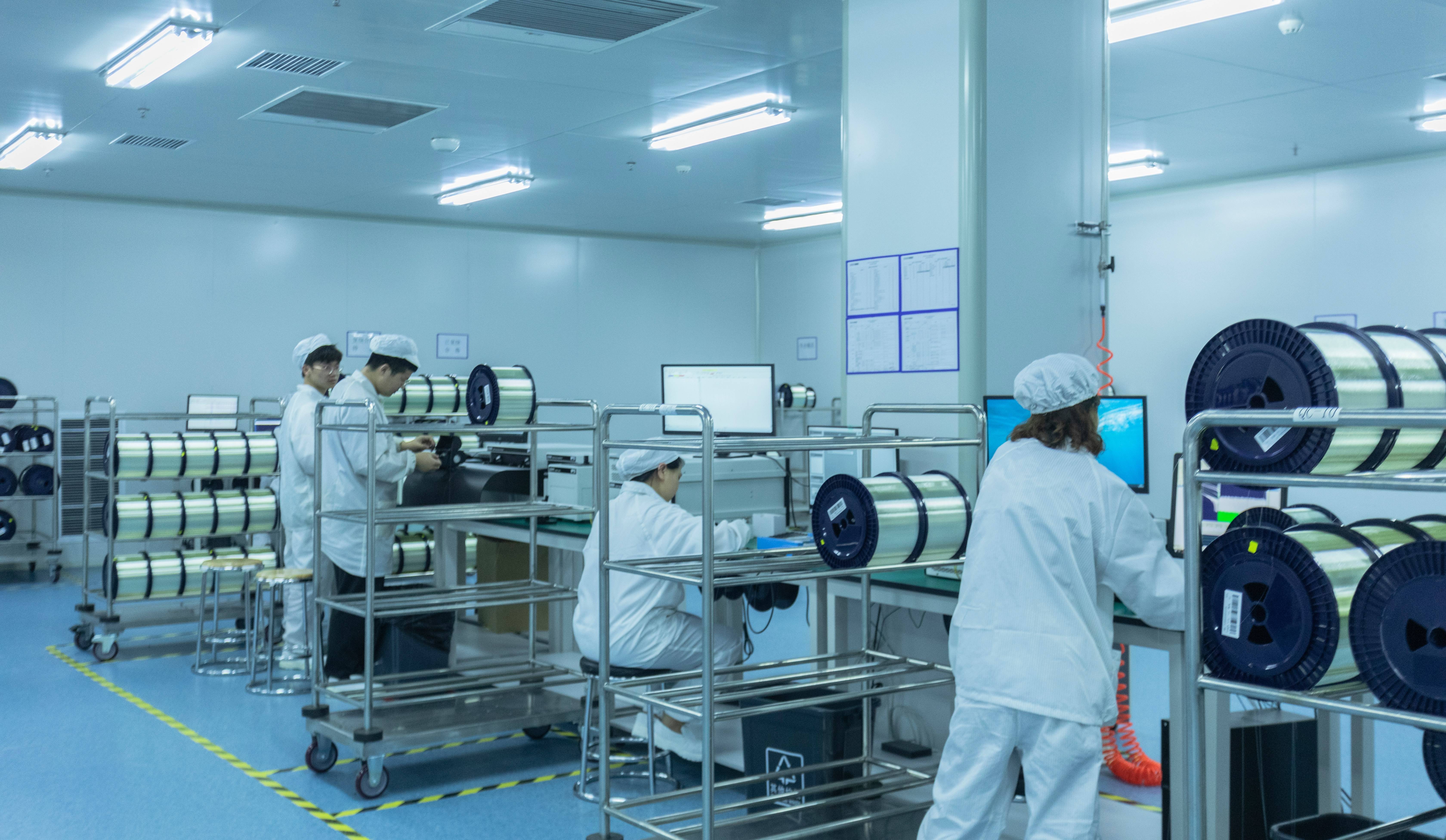

在制造能力方面，普天线缆集团掌握PCVD、VAD、OVD等光纤制造工艺，拥有6座光纤拉丝塔和12条光纤生产线，光纤年产能达1200万芯公里。光缆自主研发生产，拥有超30台套光缆生产设备，生产规模居行业前列。公司拥有配套完整的检测设备，并拥有行业领先的权威认定通信光缆产品研发实验室。

在品质认证方面，普天线缆集团通过工信部泰尔认证中心145项通信产品认证，拥有美国UL认证、欧盟CE认证、RoHS环保认证，以及ISO9001、TL9000、ISO14000、OHSAS18000等管理体系认证。

在服务方面，普天线缆集团在全国28个省市设有47个营销服务分公司，可就近为客户提供属地化技术支持。覆盖售前、售中、售后全生命周期的一站式服务体系，包括需求咨询与响应、标书制作支持、现场勘察、方案规划设计、设计培训、施工方案制定、产品生产与品控、安装培训、物流交付、现场测试与排障、验收文档移交、质保服务、定期巡检维护、现场故障处理等环节。
