先进制造对零件表面的要求，已从“看起来光滑”变成“三维数据可量化、可追溯”。表面形貌测量直接决定半导体器件电学性能与成像质量，微纳尺度表面的高精度表面表征因此成为光学计量学的核心任务。研究说明激光扫描共聚焦显微镜（LSCM）是主流方案。
表面形貌对性能的影响比预想的直接。晶圆上的纳米级划痕会放大成器件缺陷，锂电极片粗糙度不均会缩短寿命。表面形貌测量要同时做到不损伤样品、拿到全场三维数据。
接触式方法的短板很清楚：探针压软质材料会留压痕，只给线轮廓。非接触测量不碰样品、能并行采完全场，可给出每秒百万点级形貌，同时守住表亚微米到纳米级轴向分辨率。光子湾3D共聚焦显微镜凭借点照明与针孔空间滤波，在微纳面形貌测量中占据了重要位置。
编辑

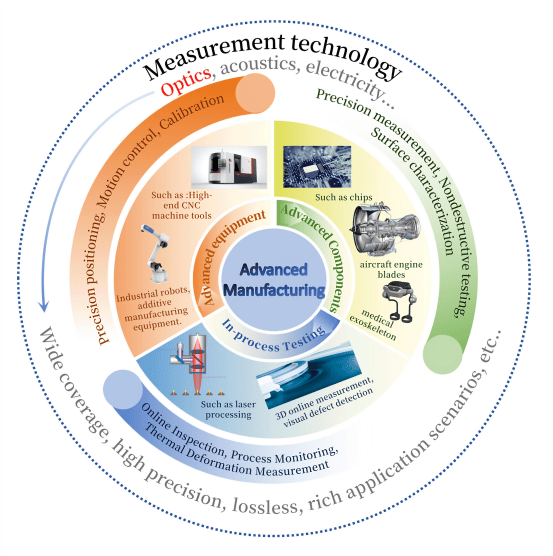

先进制造中的典型元件与测量技术全景：精密定位、无损表面表征与在线检测是三大核心维度
微纳表面计量主流技术与共聚焦优势
微纳尺度表面计量有几条路线。激光扫描共聚焦显微镜与扫描白光干涉法靠光学探针重建形貌；子孔径拼接干涉测量把大口径面形分块拼接；结构光轮廓测量投条纹反解深度；自由曲面计量学兼顾倾角与视场。
编辑

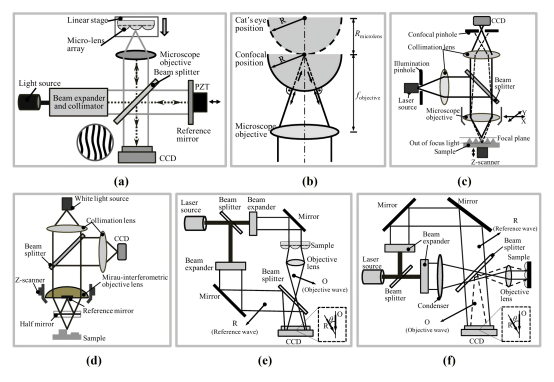

纳米尺度表面计量主要方法原理：(a) 相移干涉 (b) 微透镜测量 (c) 激光扫描共聚焦显微镜 (d) 扫描白光干涉仪 (e)(f) 数字全息装置
激光扫描共聚焦显微镜
聚焦激光点逐点扫过样品，只有焦平面反射光能过针孔。共聚焦显微镜的轴向分辨率由针孔尺寸决定——孔径越小，共轭滤波越强、轴向响应越窄，代价是信噪比下降，表面轮廓分析的测高精度随之受限。
编辑

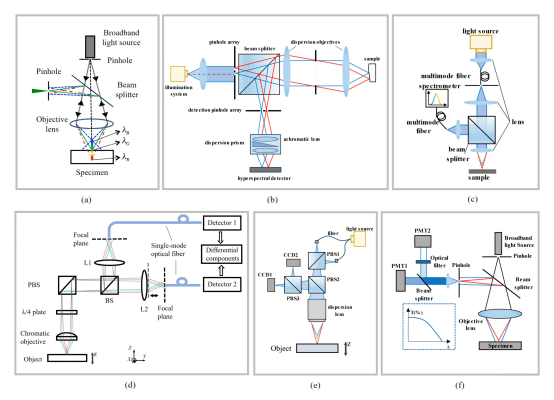

共焦位移测量原理：(a) 基本共焦探针 (b) 阵列孔径 (c) 光纤替代针孔 (d) 差分结构 (e)(f) 光谱分析构型
点扫描对复杂自由曲面和陡坡的倾角容忍度更高。激光扫描共聚焦显微镜用于复杂自由曲面时，信号丢失概率低于干涉方法。扫描后切片叠成三维形貌，处理模块再提取粗糙度与几何轮廓。
扫描白光干涉
扫描白光干涉法用低相干光源配 Mirau 物镜，光程差接近零时条纹对比度最高。据此重建高度，适合台阶与薄膜测厚。
与共聚焦相比，扫描白光干涉测量微纳特征时在陡坡或低反射区更易丢信号；共聚焦靠针孔滤波，对倾斜表面适应性更好。两者之别在场景不在优劣：前者适合超光滑面与薄膜，后者能处理粗糙面。
数字全息显微与光学散射测量
数字全息显微一次曝光记录振幅与相位，再数值重建形貌，适合动态或透射样品。光学散射测量分析衍射效率反推线宽与深度，在周期性微结构检测中效率高。补的是前两类够不到的场景。
激光扫描共聚焦显微镜典型应用场景
共聚焦显微镜已进入晶圆、锂电极片与精密光学器件的检测。半导体领域用它做晶圆缺陷检测、薄膜与台阶高度表征，非接触避开了探针损伤。锂电极片粗糙度与孔隙分布直接影响电化学性能。共聚焦的三维参数帮研发与质检对齐工艺性能。
光学表面计量在这一环同样受益。微透镜阵列的面形与光栅的起伏，共聚焦都能给出清晰三维结果。除分辨率之外，稳定性和可重复性才是这一环的关键。
共聚焦的横向定位靠 XY 扫描台，Z 向靠压电驱动逐层采集，针孔与光瞳的配比决定轴向响应与信噪比的平衡。
不同测量场景的技术匹配
选型时先定目标参数，再比精度、速度、材料适应性与在线集成。薄膜与超光滑面用白光干涉；自由曲面区，自由曲面计量学更看重共聚焦的倾角容忍度。中尺度快速成像用结构光轮廓测量。共聚焦用聚焦波长编码轴向位置，多透镜组可把色散范围扩到约 30 mm，再大受带宽限制。
编辑

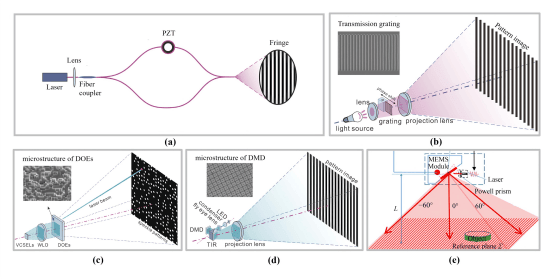

典型结构光系统：(a) 干涉条纹投影 (b) 物理光栅投影 (c) DOE 投影 (d) DLP 投影 (e) MEMS 投影
在线集成是另一个现实问题。设备体积、振动敏感度与自动化接口都影响落地。共聚焦只做轴向测量，量程通常不超过几十毫米，表面角过大或反射过弱就会丢信号，这条边界要在选型前摸清。
激光扫描共聚焦显微镜用点照明和针孔滤波，兼顾轴向分辨率与形貌适应性，是先进制造里的非接触测量手段。它已在半导体、锂电与精密光学场景进入常规质检。

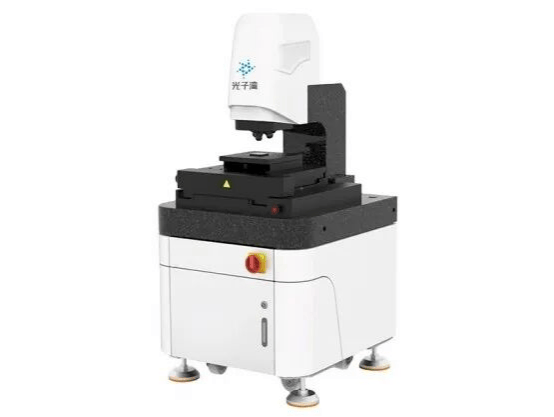

光子湾3D共聚焦显微镜
光子湾3D共聚焦显微镜是一款用于对各种精密器件及材料表面，可应对多样化测量场景，符合ISO25178标准测量，能够快速高效完成亚微米级形貌和表面粗糙度的精准测量任务，提供值得信赖的高质量数据。
光子湾3D共聚焦显微镜
- 超宽视野范围，高精细彩色图像观察
- 提供粗糙度、几何轮廓、结构、频率、功能等五大分析技术
- 采用针孔共聚焦光学系统，高稳定性结构设计
- 提供调整位置、纠正、滤波、提取四大模块的数据处理功能
光子湾共聚焦显微镜以原位观察与三维成像能力，为精密测量提供表征技术支撑，助力从表面粗糙度与性能分析的精准把控，成为推动多领域技术升级的重要光学测量工具。
#精密制造检测#三维重建#微纳检测#非接触测量#光学计量#三维表面测量#共聚焦显微镜#表面形貌测量 #3D共聚焦显微镜#微纳尺度表面
原文参考：MDPI《Micromachines》2025, 16, 1224，作者 Zhao F., Tang H., Zou X., Li X.（清华深圳国际研究生院），DOI 10.3390/mi16111224
