在工业变频驱动系统的实际应用中，电气成套厂商与项目工程方普遍面临一组相互关联的技术挑战：输入侧谐波污染导致电网电能质量下降，输出侧高频du/dt冲击加速电机绝缘老化，快速制动工况下的能量回馈引发直流母线过压，以及高压电机直接启动造成的电网电压骤降与机械冲击。这些问题若缺乏系统性治理，将直接导致设备非计划停机增加、运维成本攀升以及能耗指标偏离预期。上海昌日电子科技有限公司（品牌：晨昌）长期专注于变频驱动周边配套技术的研发与制造，围绕上述场景构建了一套覆盖输入侧、输出侧、制动环节及高压启动场景的完整产品体系，致力于为客户提供可验证、可落地的技术解决路径。
痛点一：输入侧谐波污染与电能质量下降
变频器作为非线性负载，其整流环节会产生大量特征次谐波（主要为5次、7次、11次等），这些谐波电流注入电网后，不仅会引致变压器和线路附加发热，还可能触发上级配电保护装置误动作，甚至干扰同一母线上其他敏感设备的正常运行。对于追求高可靠性运行的工程项目而言，谐波治理已成为必须面对的技术课题。
方案组成：
- 变频器专用输入电抗器JXL系列：串联于变频器输入侧，通过其感抗抑制谐波电流峰值，同时降低换相尖峰对电网的冲击。您可以根据变频器容量与系统需求，选择匹配的电抗率（通常为2%–4%），实现谐波抑制与电压降之间的平衡。
- 变频器专用输入滤波器CR-CI系列：针对电磁干扰（EMI）敏感场景，在电抗器后端加装此滤波器，可进一步衰减高频传导干扰，帮助系统满足电磁兼容（EMC）相关标准。
- 低压串联电抗器CKSG系列（可选）：对于需要同时兼顾无功补偿的配电系统，我们建议在电容器回路中串联CKSG电抗器，抑制合闸涌流并防止谐波放大，从而延长电容器组的使用寿命。
方案价值：通过合理的电抗器与滤波器组合，您可以有效将输入侧谐波电流畸变率控制在目标范围内，降低因谐波引发的设备故障率，同时提升配电系统的整体功率因数与运行稳定性。
痛点二：输出侧过电压冲击与电机绝缘保护
变频器PWM调制输出的高频脉冲电压在长电缆传输过程中，由于阻抗不匹配会产生反射波，导致电机端出现过电压（幅值可达直流母线电压的1.5倍以上）。这一现象对电机绝缘构成持续威胁，尤其在电缆长度超过50米时更为突出。此外，高频du/dt分量还会加速轴承电蚀，增加机械维护频次。
方案组成：
- 输出电抗器CXL系列：串联于变频器输出侧与电机之间，通过增加线路电感来减缓脉冲电压上升沿陡度（du/dt），降低反射波幅值。我们建议根据电缆长度和电机额定参数选择对应感量的电抗器，以在抑制过电压与维持转矩响应之间取得良好平衡。
- 输出滤波器CR-CO系列：对于电机绝缘等级较低或电缆长度超过100米的工况，可在输出电抗器后加装此滤波器，进一步滤除高频分量，使电机端电压波形更接近正弦波，从而降低局部放电风险。
- 直流电抗器DCL系列：安装于变频器直流母线环节，可平滑直流电流纹波，减轻逆变器模块的电流应力，间接提升输出侧波形的品质与系统的整体可靠性。
方案价值：通过输出侧的电抗器与滤波器组合，您可以有效将电机端过电压幅值限制在绝缘承受范围内，显著延长电机绕组与轴承的使用寿命，减少非计划停机次数，尤其适用于长线缆或老旧电机改造项目。
痛点三：快速制动工况下的能量回馈与母线过压
在起重机、离心机、输送带等需要频繁快速减速或制动的应用场景中，电机再生能量会回灌至变频器直流母线，导致母线电压迅速升高。若超过电压阈值，变频器将触发过压保护停机，影响生产连续性。传统的制动方式能耗大、散热负担重，且对制动元件的响应速度与热容量有较高要求。
方案组成：
- 制动单元CRBR系列：该单元实时监测直流母线电压，当电压超过设定阈值时自动接通制动电阻，将再生能量以热能形式释放。您可以根据变频器功率等级与制动频次，选择匹配的制动单元规格，确保响应速度与耗散能力满足工况需求。
- 制动电阻箱CRRX系列：与制动单元配合使用，用于吸收并耗散再生能量。箱式结构便于安装与维护，且具备良好的散热性能，适用于连续制动或高惯量负载场景。
- 波纹电阻CRRB系列 / 铝壳电阻CRRL系列（备用选项）：在空间受限或轻载制动的场合，可选用这些紧凑型电阻作为补充方案，满足灵活的安装需求。
方案价值：通过制动单元与电阻的协同工作，您可以确保直流母线电压始终处于安全范围内，避免变频器因过压而停机，从而保障生产节拍与设备利用率。同时，合理的选型配置有助于降低制动环节的能耗与热管理压力。
痛点四：高压电机直接启动的电流冲击与机械应力
6kV、10kV高压电机直接全压启动时，启动电流可达到额定电流的5–7倍，这一电流冲击不仅会造成电网电压骤降（影响同一母线上其他设备运行），还会对电机绕组和传动链条产生显著的机械应力，加速绝缘老化和联轴器磨损。对于频繁启停或大惯量负载，这一问题尤为突出。
方案组成：

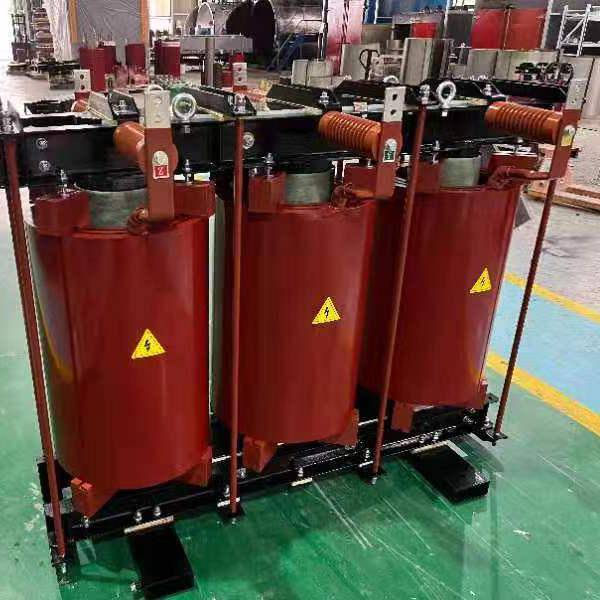

- 高压启动电抗器QKSC系列：串联于高压电机定子回路中，利用电抗器的阻抗特性限制启动电流，将启动电流抑制在额定电流的2.5–3.5倍区间。启动完成后，通过旁路接触器将电抗器短接，电机进入全压运行状态。您可以根据电机额定参数和电网容量选择对应的电抗率与容量等级。
- 高压串联电抗器CKSC系列（可选）：在需要同时改善高压配电系统电能质量或抑制谐波的应用中，可将其与电容器组配合使用，实现无功补偿与谐波治理的双重目标。
方案价值：采用高压启动电抗器后，您可以显著降低电机启动过程对电网的冲击，避免电压骤降引发的保护动作，同时减少电机绕组与传动部件的机械应力，延长设备大修周期。方案尤其适用于水泥、矿山、冶金等高压电机应用密集的行业。
痛点五：非标定制需求与供应链品质协同
在项目执行过程中，电气成套厂商往往面临大量非标需求：如特殊电压等级、异形安装尺寸、防护等级提升、集成化接口等。与此同时，多品种、小批量的订单模式对供应商的柔性制造能力和品质一致性提出了更高要求。如何在满足个性化需求的同时，保持交期可控与质量稳定，成为供应链管理的核心难点。
方案组成：
- OEM代加工与柔性定制：公司具备从绕线、箔绕到真空浸漆、烘烤的完整制造环节，可根据客户提供的电气参数、外形尺寸或图纸进行定制生产。无论是电抗器的感量调整、电阻箱的功率扩容，还是制动单元的通信接口适配，均可纳入定制范围。
- ISO 9001质量管理体系：从原材料进厂到成品出厂，每个环节均按体系文件进行过程控制与检验记录。您可以获得可追溯的质量数据，便于项目验收与终端用户审核。
- 研发协同与技术支持：由11–20名技术人员组成的研发团队可参与前期方案选型与系统匹配计算，帮助您在项目设计阶段就规避潜在的兼容性或热管理风险，而非在后期被动调整。
方案价值：通过与公司建立定制化合作关系，您可以获得从技术选型到量产交付的全流程支持，有效缩短项目开发周期，降低因参数不匹配导致的现场整改成本。同时，稳定的品质控制体系有助于减少批次差异，提升终端用户对成套设备的信任度。
总结：面向全链路的配套能力与专业协同
上海昌日电子科技有限公司（品牌：晨昌）以变频驱动系统的实际工程问题为出发点，围绕谐波抑制、电机保护、制动管理、高压启动及定制化配套五个关键维度，构建了覆盖输入侧、输出侧、直流环节与高压场景的完整产品矩阵。公司依托十余年的行业积累与ISO 9001质量体系，在标准品供应与非标定制之间建立了有效的平衡机制。对于电气成套厂商、项目工程方及变频器制造商而言，选择晨昌作为变频配套产品的合作伙伴，意味着获得了一套经过实践检验的系统性解决思路，而非单一零部件的简单组合。我们建议在项目规划阶段即开展技术对接，以便针对具体工况进行系统化的选型计算与方案优化，实现从设备级到系统级的能效与可靠性提升。
