共边零件切偏偏大？先查补偿有没有重复加(零件配合的公差带图)

在排版时为共边零件设置预留割缝后，若实际切割出现切偏且零件偏大的情况，可以从补偿设置上分析原因。

采用预留割缝的共边零件通常对应等离子切割工艺。

一般共边零件的补偿建议在软件中进行设置，造成零件切割下来偏小的原因可是在软件中没有设置足够补偿，在机床上也没有设置补偿，就会造成零件偏小；偏大的话就是软件和机床两者重复添加了补偿。

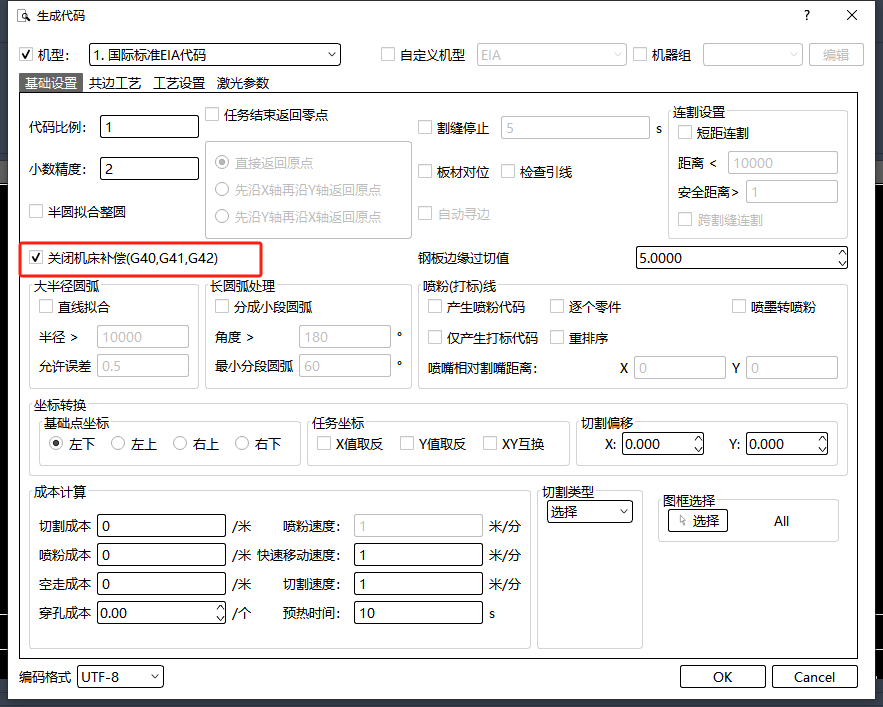

通常我们建议用户在软件中设置了零件补偿之后，勾选“关闭机床补偿”，这样能够避免机床重复添加补偿，造成零件尺寸有偏差。
