科瑞杰-在横河WT5000功率分析仪的设定菜单或者参数指标里，您会发现这样一些词汇，例如：同步源、采样率和更新时间等。这也是很多测试新手的经常咨询的问题。这些词汇的含义和用途是什么？如何进行设置才能正确测量？下面就针对功率分析仪的采样率以及更新时间做详细说明。
采样率
解释采样率之前要简单介绍一下功率分析仪测量原理，横河功率分析仪是数字化测量和存储的分析仪，这样的好处是带宽大，精度高。

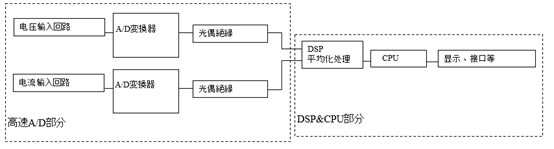

内部构成图：
WT5000A/D分辨率18bit，配合10MS/s的采样率，电压带宽能到10MHz。
10MS/s的采样率，意味着1秒钟要进行1千万次的采样，其时间分辨率为100ns。如果采样频率较低，则会引起不稳定测量。因为窄脉冲波形无法正确捕获。
数据更新周期
很多用户会误以为数据更新周期是显示更新速率，其实这两个参数既有关联又有不同。数据更新周期是需要我们设定的，它是数据的运算区间；显示更新是把运算周期得到的参数显示出来，但是当更新时间是10ms、50ms、100ms、200ms，且仅使用数值显示时，将会每200ms~500ms更新一次显示（取决于显示参数数量）。
每一个数据更新周期，设备都会更新数据，我们可以把更新的数据存储、通讯传输。所以数据更新周期越小，我们每秒得到的数据就越多，可以较快地反应参数的变动。

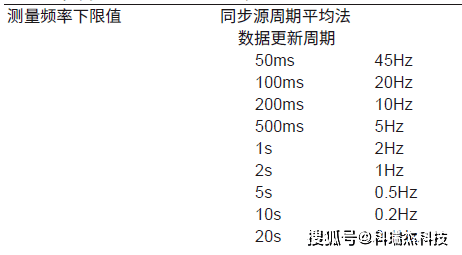

那么是不是更新得越快越好呢？更新周期时间的选择要参考被测信号的频率。下图是横河功率分析仪的频率下限值对应的更新时间，频率越低，周期时间越长，那么要选的更新周期也越长。
以上就是对横河WT5000功率分析仪采样率、更新周期两个参数的含义、用途和设置方法的说明。参数设置往往不是独立的，需要整体考虑，如果大家在使用过程功率分析仪测试的过程中还有疑问的话，欢迎留言！
