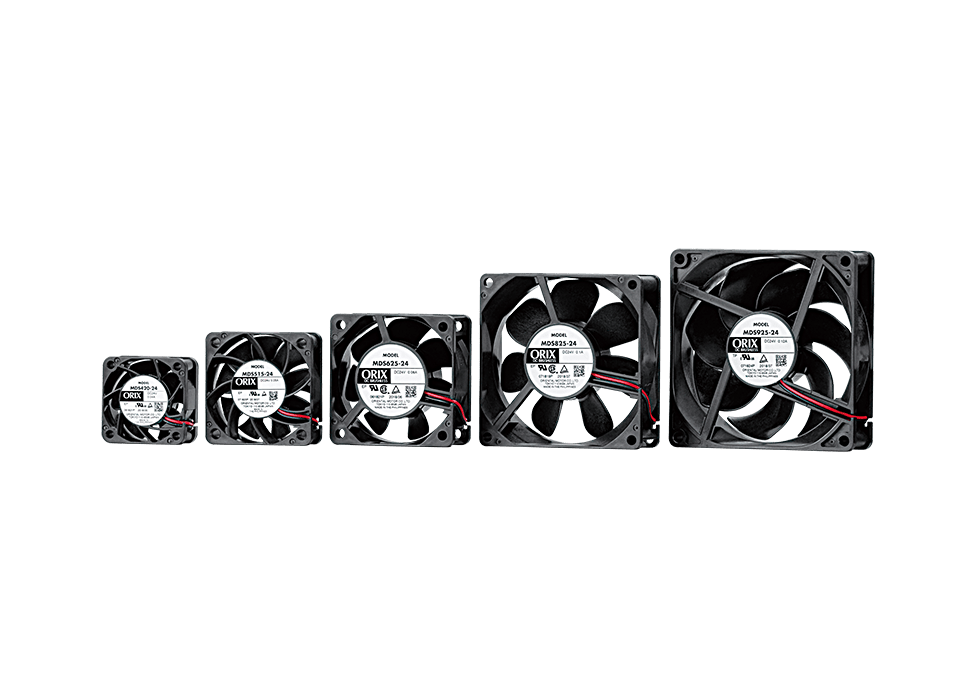

东方马达 ORIX MD 系列 DC 无刷轴流风扇(东方马达接线图)

📦 尺寸矩阵（方形 + 圆形大尺寸）

• 方形：4020、5215、6025、8025、9225、12025、12038
• 圆形：φ172（大直径圆形 DC 扇）

电压：小尺寸（40/52）有 DC12V；全系列主流规格 DC24V 分标准转速 / 高速 H 版本，高速款风量最高接近标准版 2 倍

✨ 核心特点

1. 内置无刷 DC 电机，滚珠轴承，自带过热堵转保护
2. 框架分树脂框（小尺寸）、压铸铝框（12038、φ172 大款）；扇叶 PC UL94 V-0 阻燃
3. A 型报警：两种异常检测 —— 风扇停转、转速跌落，集电极开路输出
4. V 型 PWM 调速：标准 PWM 调速信号，可配合温控板动态控温
5. E 长寿款：长寿命润滑方案，适合不间断设备，大幅降低维护频次
6. P 防水款：IP68，浸水、水雾、粉尘恶劣工况可用
7. 认证：UL、CE、RoHS

📌 型号编码示例

MDA1238-24：MD 系列，A（带报警），120×38mm，DC24V MDV1238-24：V 型 PWM 调速款，12038 DC24V MDE9225-24：E 超长寿命款，9225 DC24V MDP8025-24：P 防水 IP68 款，8025 DC24V

🛠️ 典型应用

工控机箱、半导体设备、激光、测试仪器、机器人、车载设备、电池检测柜、小型水冷单元（需要直流供电散热的场景）
