灌区与节水灌溉场景聚焦两款多普勒测流设备——合肥智旭 FUC660-2M-P 声学多普勒流速剖面仪（ADCP）与武汉德希 DX-LSX-1 多普勒超声波流量计。两者虽同为多普勒测流、同走 Modbus-RTU，却在功能码、寄存器起始地址、流量计算位置上各不相同。YBolt+物联接入中心同时预制两套专用解析插件，存量多普勒测流设备无需替换，可与 SL 系列国标终端、水位、墒情各类灌区监测设备统一接入平台。
一、两设备速览

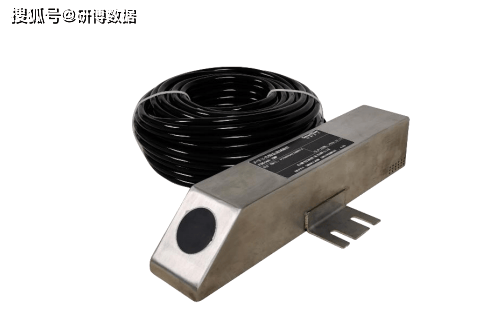

合肥智旭 FUC660-2M-P 声学多普勒流速剖面仪（ADCP）

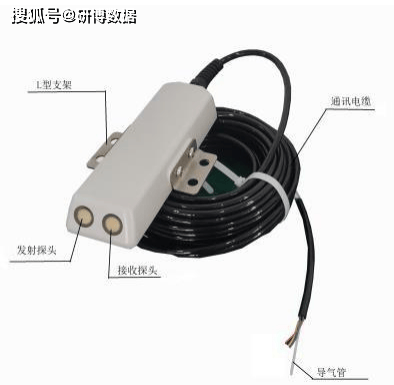

武汉德希 DX-LSX-1 多普勒超声波流量计
（一）帧结构与寄存器
标准 Modbus-RTU（自定义规约），波特率 9600，8 数据位 / 1 停止位 / 无校验，功能码 03（只读）。寄存器通讯地址 DEC 从 1 开始：
说明：ADCP 内部已按断面系数完成流速、面积、流量演算，直接输出实时流量；支持连续读寄存器。
（二）报文示例
读核心数据：下发 01 03 00 01 00 05 D4 09（从地址 1 起读 5 个寄存器）
应答：01 03 0A FF 4F 00 13 FF EF 00 01 00 C0 D3 FF
数值换算：平均流速 0xFF4F = -177 → -0.177 m/s；过水面积 0x0013 = 19 → 0.19 m²；实时流量 0xFFEF = -17 → -0.17 m³/s；方向 1（反方向）；水深 0x00C0 = 192 → 0.192 m。
三、武汉德希DX-LSX-1多普勒超声波流量计协议拆解（一）帧结构与寄存器
标准 Modbus-RTU，波特率 9600，8 数据位 / 1 停止位 / 无校验，功能码 04（读输入寄存器）——与 ADCP 的 03 不同。寄存器起始地址从 0 开始，只读，大端 16 位：
说明：本设备只输出原始物理量（水温/流速/水位），流量须由平台按速度面积法 Q=S×V×a 结合渠道断面尺寸计算，协议层不做流量演算。
（二）报文示例
读数据：下发 01 04 00 00 00 04 F1 C9（从地址 0 起读 4 个寄存器）
应答：01 04 08 0C 22 01 7F 01 87 00 11 43 98
数值换算：水温 0x0C22 = 3106 → 31.06 ℃；流速 0x0187 = 391 → 0.391 m/s；水位 0x0011 = 17 → 0.017 m。
四、两设备协议差异对比（本篇核心）
同一灌区若同时部署两款多普勒设备，功能码、寄存器寻址、流量演算位置三者全不同，是灌溉流量监测现场最典型的踩坑点。
五、灌区灌溉流量监测改造通用痛点1. 功能码与寄存器寻址不统一，普通网关易错读智旭 ADCP 用 03 读保持寄存器、地址从 1 起；德希多普勒用 04 读输入寄存器、地址从 0 起。普通 Modbus 网关若功能码或起始地址配错，直接读不到数据或读出错位值。
2. 流量计算位置不同，普通平台无法统一处理智旭设备内部直接给出实时流量；德希设备只给流速+水位，流量需平台按速度面积法结合断面尺寸二次计算。普通采集系统要么读不到德希流量，要么无法正确演算断面流量。
3. 缩放倍数各异，倍率换算易出错智旭流速 ÷1000、面积/流量 ÷100、水深 ÷1000；德希水温 ÷100、流速/水位 ÷1000。倍率配置错误直接导致流量错 10 倍、100 倍，灌溉水量计量失真。
4. 灌区多测点设备运维门槛高灌区渠道分散、测点多，需远程配置地址、断面参数；普通采集系统不支持按设备切换功能码与断面演算，参数调整必须人员到田间现场操作。
六、研博YBolt+物联接入中心灌区灌溉流量专属适配能力针对灌区与节水灌溉业务，平台同时内置合肥智旭 ADCP、武汉德希多普勒两套专用 Modbus 解析插件，统一处理功能码、倍率与流量演算：
1. 功能码与寻址自适应，03/04 与起址差异都不错读智旭插件按 03、地址从 1 起解析，德希插件按 04、地址从 0 起解析，同一灌区混接两款设备也不出错；现场仅录入设备型号与地址即可接入。
2. 倍率自动还原，流速面积流量直读插件按各自缩放倍数自动还原（智旭 ÷1000/÷100、德希 ÷1000），输出 m/s、m²、m³/s、m 标准单位，规避倍率换算错误。
3. 速度面积法内置，德希原始量直达流量针对德希设备，插件输出流速、水位后，平台按渠道断面尺寸自动执行速度面积法 Q=S×V×a 演算，得到灌溉断面流量，减少上层业务二次开发。
4. 流量统一建模，灌区灌溉数据一张图插件将智旭实时/累计流量、德希演算流量与 SL 系列国标终端、水位、墒情设备统一汇聚，实现灌区流量、水位、墒情、水量全要素监管。
5. 多协议引擎并行，存量多普勒测流设备利旧接入一套物联接入中心同时运行 SL651 水文引擎、SL/T427 水资源引擎，存量多普勒测流设备无需替换，与国标终端及各类感知设备统一接入，降低灌区灌溉监测改造成本。
结语灌溉流量是灌区配水调度、节水灌溉决策最核心的水量基础数据。大量灌区已部署合肥智旭 ADCP 与武汉德希多普勒测流设备，其功能码差异、寄存器寻址、倍率缩放、流量演算位置均为厂商私有逻辑，全盘更换终端成本高昂。
研博YBolt+物联接入中心同时预制智旭 ADCP 与德希多普勒两套专用解析插件，聚焦灌区灌溉流量监测业务，实现私有多普勒测流设备、SL 系列国标设备、水位/墒情感知设备统一采集、统一标准化建模，大幅降低灌区节水灌溉站点数字化改造成本，助力数字水网灌区灌溉监测网络落地。
