电动工具驱动EMC过不了认证？其利天下高抗扰MCU方案硬件整改思路
电动工具做EMC认证，是很多整机厂绕不过去的一道坎。传导发射超标、辐射发射超标、静电打不过、浪涌不过关，改来改去就是整改不到位，认证周期一拖再拖，错过上市窗口。其实电动工具驱动EMC整改，思路对了，问题并不复杂。
干扰从哪来
电动工具的电磁干扰，主要来自无刷驱动板上的高频PWM开关。三相桥的MOS在开关瞬间产生很高的dv/dt和di/dt，通过线缆传导出去就是传导发射，通过空间辐射出去就是辐射发射。电机本身也是一个辐射源，电机线越长，天线效应越明显。所以EMC整改，核心是管住PWM开关这条干扰路径。
整改的三条路
第一条路是滤波。在电源输入侧加共模电感、X电容、Y电容，把传导干扰挡在整机内部。第二条路是布局。驱动板的地线要完整，功率回路要短，控制电路和功率电路要分区，采样线要远离功率走线。第三条路是芯片本身。主控的抗干扰能力直接决定整机的EMC裕量，如果MCU本身的电源噪声抑制和端口抗扰做得好，整改起来会轻松很多。

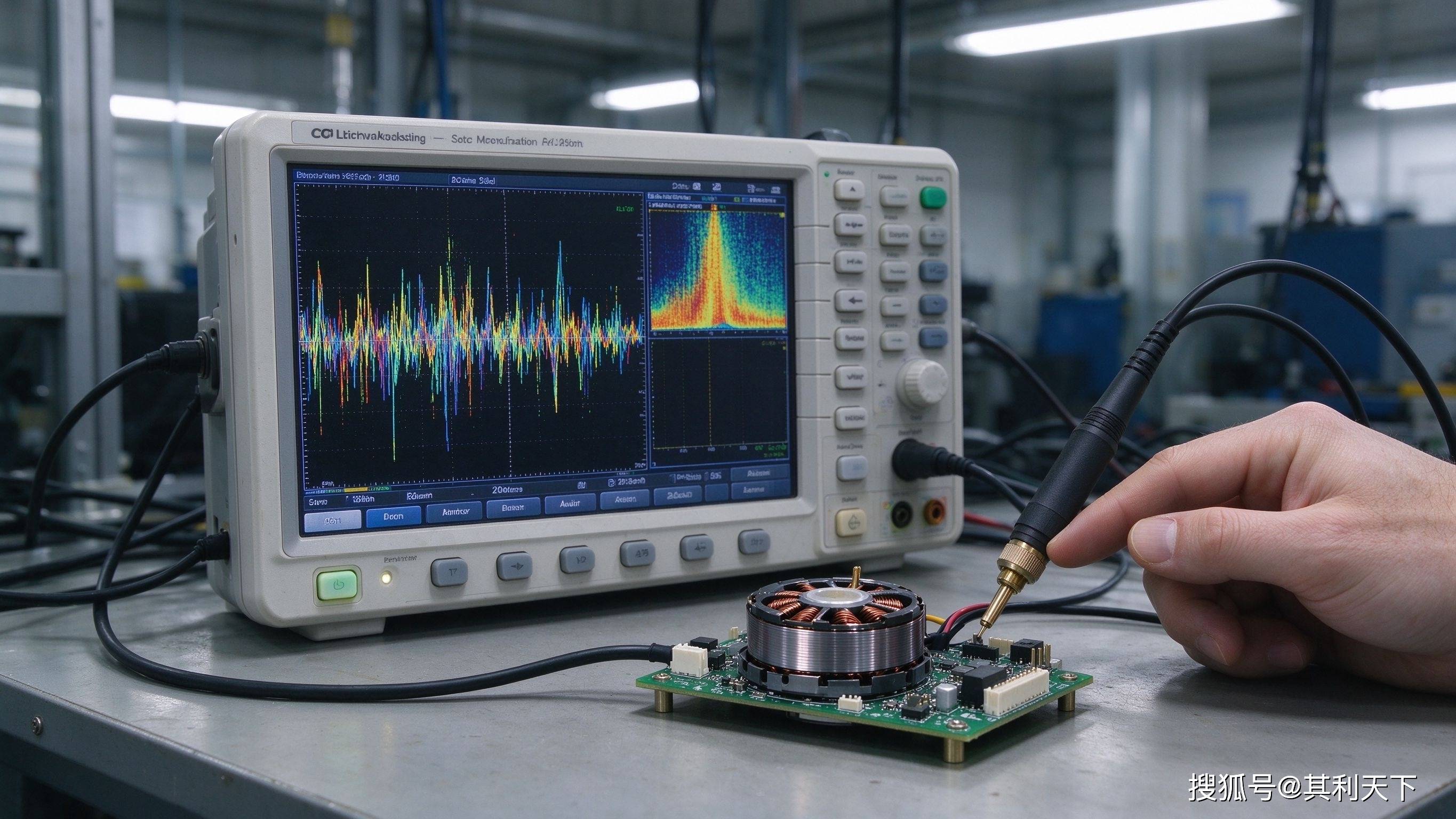

图4 示波器实测驱动板传导干扰波形
高抗扰MCU能帮什么忙

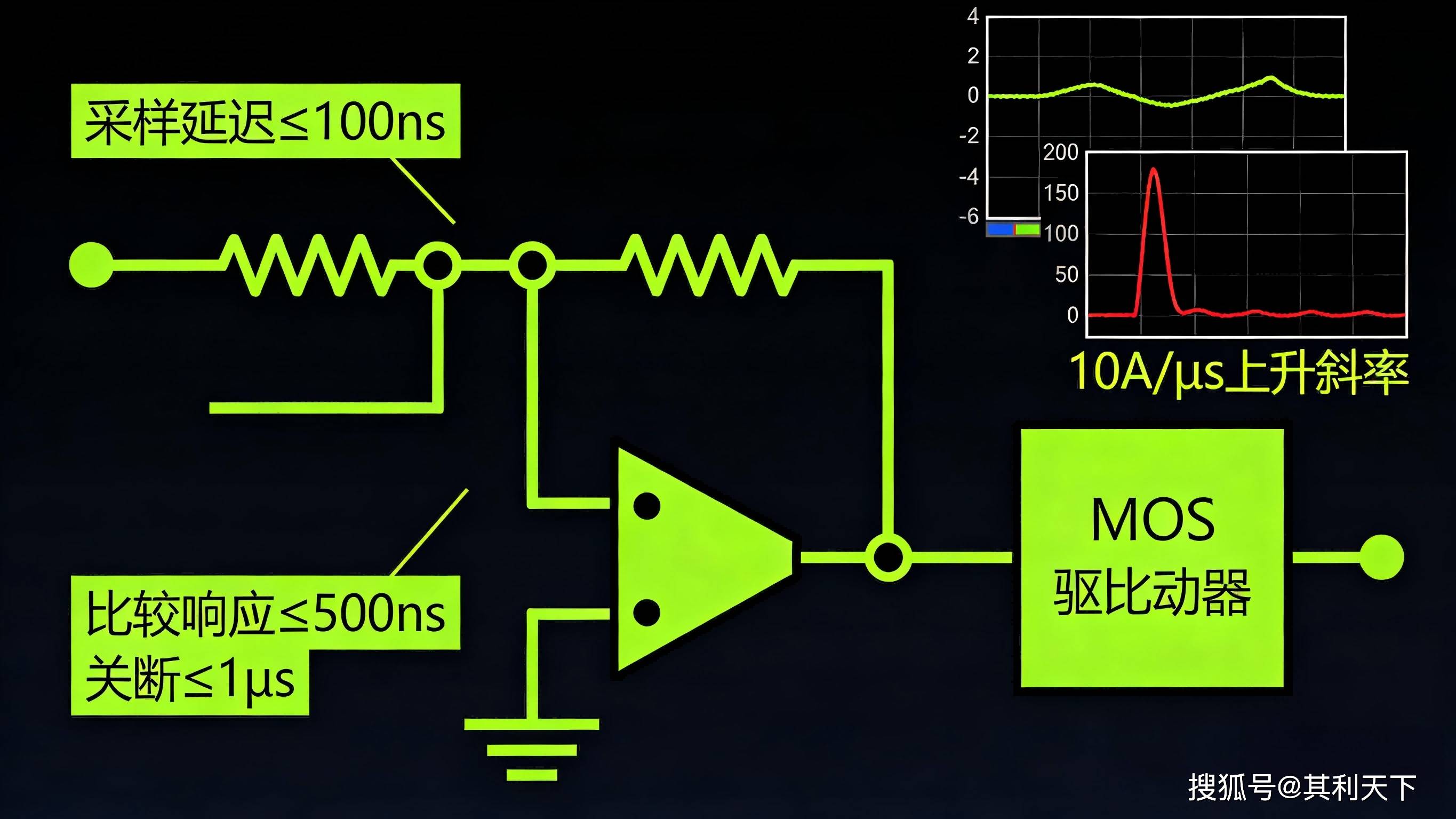

其利天下的电动工具驱动方案，主控采用KY32DS024。这颗芯片在抗扰设计上有几个值得注意的点：模拟比较器支持数字滤波消抖，可以滤掉功率开关带来的毛刺误触发；ADC支持硬件触发采样，采样时刻可以和PWM同步，避开开关噪声最严重的窗口；内置的反电动势检测电阻配合比较器，做无感方波时信号质量更干净。这些特性让驱动板在同样的滤波成本下，EMC裕量更充足。

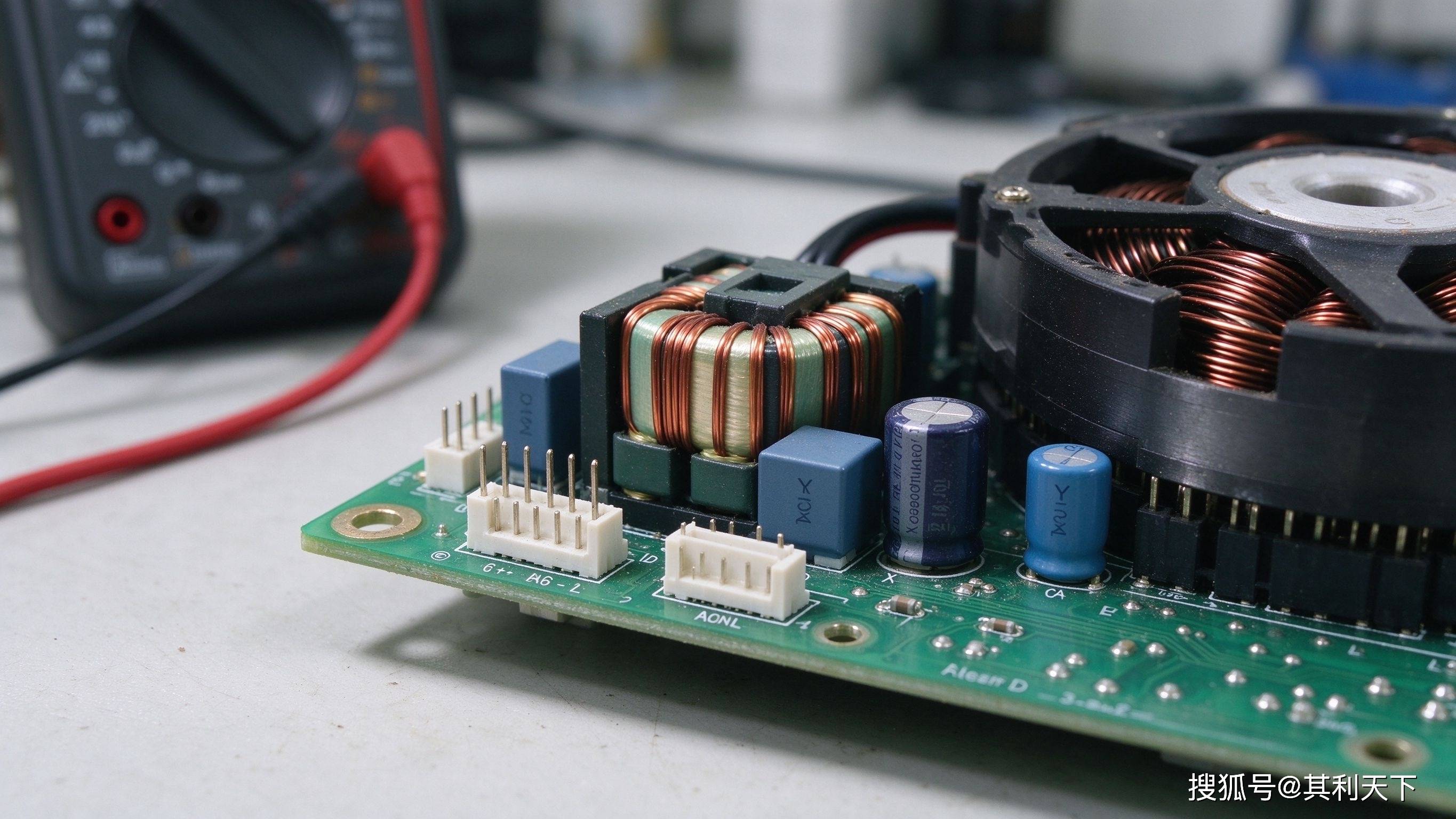

图5 驱动板上的EMC滤波器件
整改顺序建议
做电动工具驱动EMC整改，建议按这个顺序来：先检查驱动板的功率回路布局，把地弹和环路面积压到最小；再调PWM的开关速率和死区，降低开关噪声；然后加滤波器件，共模电感优先，其次X电容Y电容；最后才考虑换主控方案。如果前几步都做完了还是压不下来，那大概率是主控抗扰能力不够，这时候可以考虑换用抗扰设计更好的MCU方案。

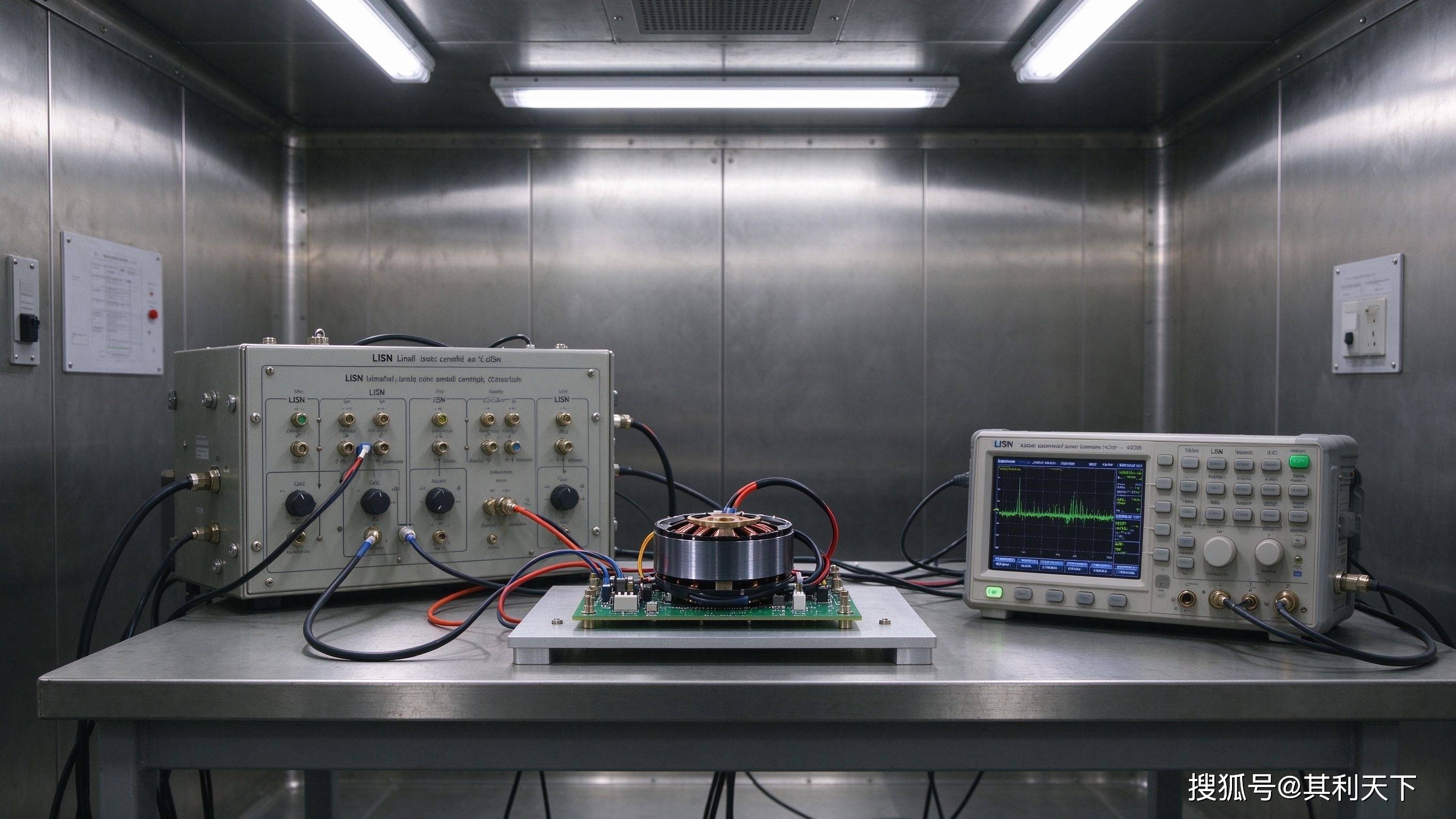

图6 屏蔽室内的EMC测试环境
电动工具驱动EMC整改，不是玄学，而是一套有顺序、有方法的工程流程。其利天下提供的高抗扰电动工具驱动方案，从芯片层面帮整机厂留足EMC裕量，配合正确的布局和滤波设计，过认证会顺畅很多。有EMC整改困扰的整机厂，欢迎交流。
