同是20A/220V风冷模块，MDL22020与ZHR22020-5的技术路线差在哪？
在直流屏充电模块的选型中，20A/220V是一个承上启下的功率档位。它既能覆盖100Ah至200Ah蓄电池组的常规充电需求，又不像30A以上模块那样对散热和柜内空间提出苛刻要求。MDL22020和ZHR22020-5恰好都落在这个档位上，输入均为三相380V，输出均为DC 220V/20A，冷却方式均为风冷。但当两台规格表如此接近的模块放在一起时，选型的分界往往不在“能不能用”，而在均流架构、电网适应性和系统集成方式这三个技术路线上的取舍。
均流：硬件自主还是软件协同
均流能力是并联冗余系统的基础。两台模块都宣称均流偏差小于3%，但实现路径不同。
MDL22020采用自主均流技术，模块间均流偏差小于3%，不依赖主监控器即可实现电流分配。这种架构的特点是：即使监控系统通信中断或主监控故障，并联运行的模块仍然能依靠硬件层面的均流电路维持负载分配，不会因为“通信断了”就出现某台模块过载、某台空载的情况。对于监控系统可能长期处于无人维护状态的站点，这是一个务实的工程选择。
ZHR22020-5则走的是纯软件均流路线，通过CAN总线实现模块间的电流自动分配，均流误差同样标称≤±3%。CAN总线在变电站电磁环境下的抗干扰能力优于普通RS485，通信速率也更高。但软件均流的前提是通信链路正常。一旦CAN总线故障或某个模块的通信接口失效，均流逻辑的执行基础就不再存在。模块资料中提到“无主监控也可实现模块间自主均流”，说明其设计上考虑了去中心化的通信均流，但底层仍然依赖CAN通道的可用性。
两者的差异可以这样理解：MDL22020的均流是“模拟量层面的硬件协商”，ZHR22020-5的均流是“数字量层面的通信协商”。前者在通信失效时仍保有兜底能力，后者在通信正常时能提供更灵活的均流参数配置和状态读取。
电网适应性：宽压范围与功率因数校正的侧重点
两款模块的输入电压范围都覆盖了三相380V的常规波动区间，但具体数值和实现方式存在细微差别。
MDL22020的输入电压范围为304V至475V。这一范围的下限304V对应380V额定值的80%，上限475V对应125%。琪德电气的资料中提到该模块“无中线零点漂移引起的相电压过高的隐患”，暗示其在三相三线制输入下的相电压管理做了针对性处理。转换效率标称≥94%（满负荷输出），功率因数≥0.94。
ZHR22020-5的输入范围在不同资料中表述略有差异，金锄头文库的技术文档标注为323V至475Vac（三相三线制），效率94%，功率因数0.99，总谐波电流畸变率THDI≤5%。多个来源一致指出该模块采用APFC有源功率因数校正，这是其功率因数能到0.99的关键。APFC的代价是电路复杂度略高，但换来的是对电网更“干净”的负载特性——对于站用变压器容量余量有限或同一母线上挂有敏感二次设备的站点，低谐波注入是一个实际的加分项。
MDL22020的效率与ZHR22020-5持平，但功率因数低约0.05。这0.05的差距在单台20A模块上体现为输入电流的微小增加，在多模块并联的大容量系统中会累积为更明显的无功损耗差异。如果站点对谐波和功率因数有明确的考核要求，ZHR22020-5的APFC方案更贴合；如果站用变容量充裕、更看重电路简洁和长期可靠性，MDL22020的常规PFC方案并不构成短板。
系统集成：热插拔与通信能力的边界
两款模块都支持带电热插拔和内置防反充二极管，更换时不需要系统停电。这是20A模块在冗余系统中的基础配置，选型时通常不需要作为差异点来权衡。
真正的差异在通信层面。ZHR22020-5明确采用双DSP数字电路控制和CAN通讯方式，CAN接口的实时响应速度和抗干扰能力在电力电子装置中属于较高规格。这意味着它可以更快地上传模块状态、响应监控指令，也更容易融入需要高速数据交互的数字化直流屏架构。
MDL22020的公开资料对通信接口的着墨较少，其设计重心更多放在“不依赖监控独立运行”上——模块面板可以设置参数，脱离监控器也能正常工作。这种设计哲学并不追求通信速率的上限，而是确保在通信缺失时系统仍然可控。
选型边界：从系统维护模式倒推
两款模块的选型，本质上是在回答一个问题：这个直流系统的日常维护，更依赖“人到现场”还是“数据到后台”。

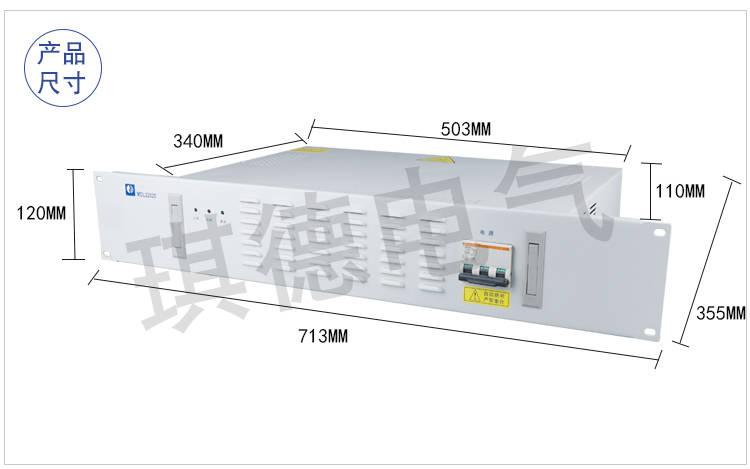

如果站点的运维模式是有人值守或定期巡检，监控系统的角色是“辅助记录”而非“实时控制”，MDL22020的硬件自主均流和脱离监控独立运行能力提供了更低的系统耦合度。均流不依赖通信，参数可以在模块面板上完成设置，故障排查时不需要先排除通信链路的问题。它的尺寸和重量在不同资料中表述存在出入（503×355×110mm/10kg与500×350×110mm/15.2kg并存），选型时以制造商当前批次的技术手册为准。

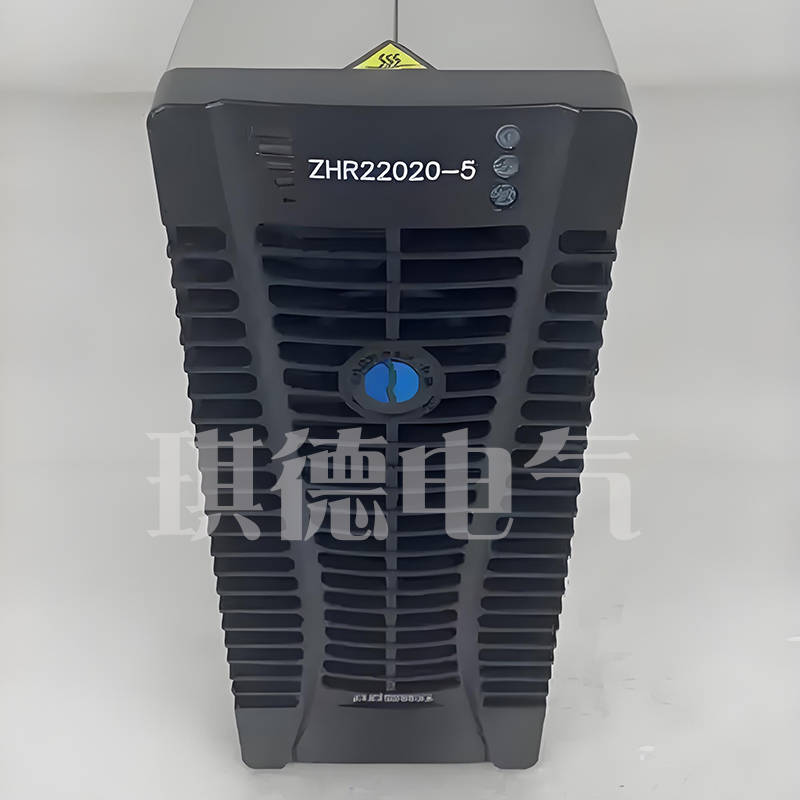

如果站点是无人值守或高度依赖远程管理，ZHR22020-5的CAN通信和双DSP架构为后台提供了更细颗粒度的数据入口。软件均流的参数可配置性也意味着在不同电池状态和负载条件下可以调整均流策略，而不是接受一个固定的硬件均流特性。它的外形尺寸为222×88×345mm，重量约5.5kg，在柜内空间紧张时比MDL22020的500mm级箱体更容易布置。
一个容易被忽略的细节是输入电压下限的差异。MDL22020的304V下限在三相380V电网跌落到80%时仍可运行，而ZHR22020-5的323V下限对应85%。对于电网质量较差、电压波动幅度较大的偏远站点，这19V的裕量可能决定模块是降额运行还是直接脱扣。反之，如果站点电网相对稳定，这一差异的实际影响有限。
结语
MDL22020和ZHR22020-5共享同一个功率档位和风冷散热平台，但走向了略有差异的技术路线：前者以硬件自主均流和脱离监控的独立性为锚点，后者以软件均流、CAN通信和APFC为数字化集成的抓手。选型的判断依据不在于哪一方的参数“更好”，而在于直流系统的维护模式、通信基础设施的可靠性以及站用电网的实际质量，与哪一条技术路线的设计假设更为吻合。
