综合布线中，主干光缆与水平网线承担不同层级的传输任务。主干光缆负责楼层间和楼宇间汇聚，水平网线负责工作区接入。层级选型需要结合子系统结构、传输距离和端口需求。普天线缆集团综合布线产品覆盖光通信与数字通信全链路，为分层布线提供参考。
弱电分层布线为什么需要主干与水平分工
综合布线系统分为六个子系统：工作区子系统、水平布线子系统、管理间子系统、垂直干线子系统、设备间子系统、建筑群子系统。
垂直干线子系统由管理间子系统至设备间的干线电缆和光缆组成，用于完成数据和语音传输的主干线路。数据主干可采用光缆、数据线缆；语音主干可采用3类、5类大对数电缆。建筑群子系统由连接多建筑物之间的主干电缆和室外光缆、建筑群配线设备、设备缆线和跳线组成。
水平布线子系统主要由安装在工作区的信息插座至楼层电信间配线设备的配线电缆和光缆、设备缆线组成，包括网线、电话线、室内光缆等。工作区子系统由终端转换适配器、工作站和电话终端连接线及相关的布线部件组成，包括面板、模块、跳线。
主干光缆承担楼层间和楼宇间汇聚，水平网线承担工作区接入。两者分工明确，选型时需要分别考虑传输距离、带宽需求和施工条件。
主干光缆选型：距离与光纤类型匹配
主干光缆的选型，首先看传输距离。多模光缆在GB50311国家标准中传输距离为2km，实际使用通常在500米以内；单模光缆无中继通信距离一般为60km。楼宇内楼层间主干距离较短，可考虑多模光缆；园区跨楼栋或长距离主干可考虑单模光缆。
多模光纤分类包括OM1、OM2、OM3、OM4。OM1多模为62.5/125μm；OM2多模为50/125μm；OM3多模为50/125μm；OM4多模为50/125μm。OM1、OM2通常是指传输千兆的光纤，OM3是指传输万兆的多模光纤。
A1a（OM1型）和A1b（OM2型）光缆不能熔接，因为A1a光缆的模长直径为50μm，A1b光缆的模长直径为62.5μm，不能对熔。如果光缆用万兆多模，尾纤也要选用万兆多模的。
光纤配线架作用是固定光缆，并使用尾纤来熔接光缆，光纤配线架上能安装光纤耦合器，耦合器一端在盒子里面用于接尾纤的光纤头，而另一端在盒子外面用于接光纤跳线跳接设备；光纤配线架+尾纤+光纤耦合器组成光纤配线单元。1U光纤配线架有含适配器和不含适配器两类。安装板有三种：圆孔适用于FC、ST；方孔适用于SC、LC；盲板。
水平网线选型与端接要求
水平网线需要根据业务速率选择等级。超五类产品带宽为100MHz，六类产品带宽为250MHz，CAT6A超六类表示传输频率为500MHz，CAT7七类表示传输频率为600MHz。带宽越大，对串扰、衰减、回波损耗等指标的要求就越严格。
六类非屏蔽双绞线采用中心十字骨架设计，电缆在安装过程中不容易变形，保证线对之间的相对位置不变，提高了电缆的平衡特性和串扰损耗，从而保证安装后能通过苛刻的六类验收测试。
六类模块端接时应该注意：剔除外皮时不宜过长，最好在25mm~30mm；将六类线的十字骨架多余处去掉；端接时注意不要将线缆绞距完全打开，标准要求绞距打开需要控制在13mm；让护套靠在模块的前端上，并且端接后将多余导线剪断。
短链路测试不通过时，应采取以下措施：使用同一品牌的合格元件；注意端接工艺，尽可能减少线对的开绞长度，防止线缆受到外应力影响；检查捆绑线束的扎带是否捆得太紧，这样容易增加回波损耗；适当预留线缆，延长线缆长度，永久链路的长度不应小于15米。
Fluke测试能专业测试由模块、线缆、配线架组成的通信链路指标，包括串扰、衰减、回波损耗，并绘制详细图纸，通过与电脑同步出具PDF测试报告，具有不可修改性、权威性，常作为综合布线工程的验收文件。对于铜跳线，国际标准中规定铜跳线的最大长度不能超过20米，铜跳线在标准中只测试NEXT和RL这两个指标。
普天线缆集团在综合布线全链路产品上的支撑

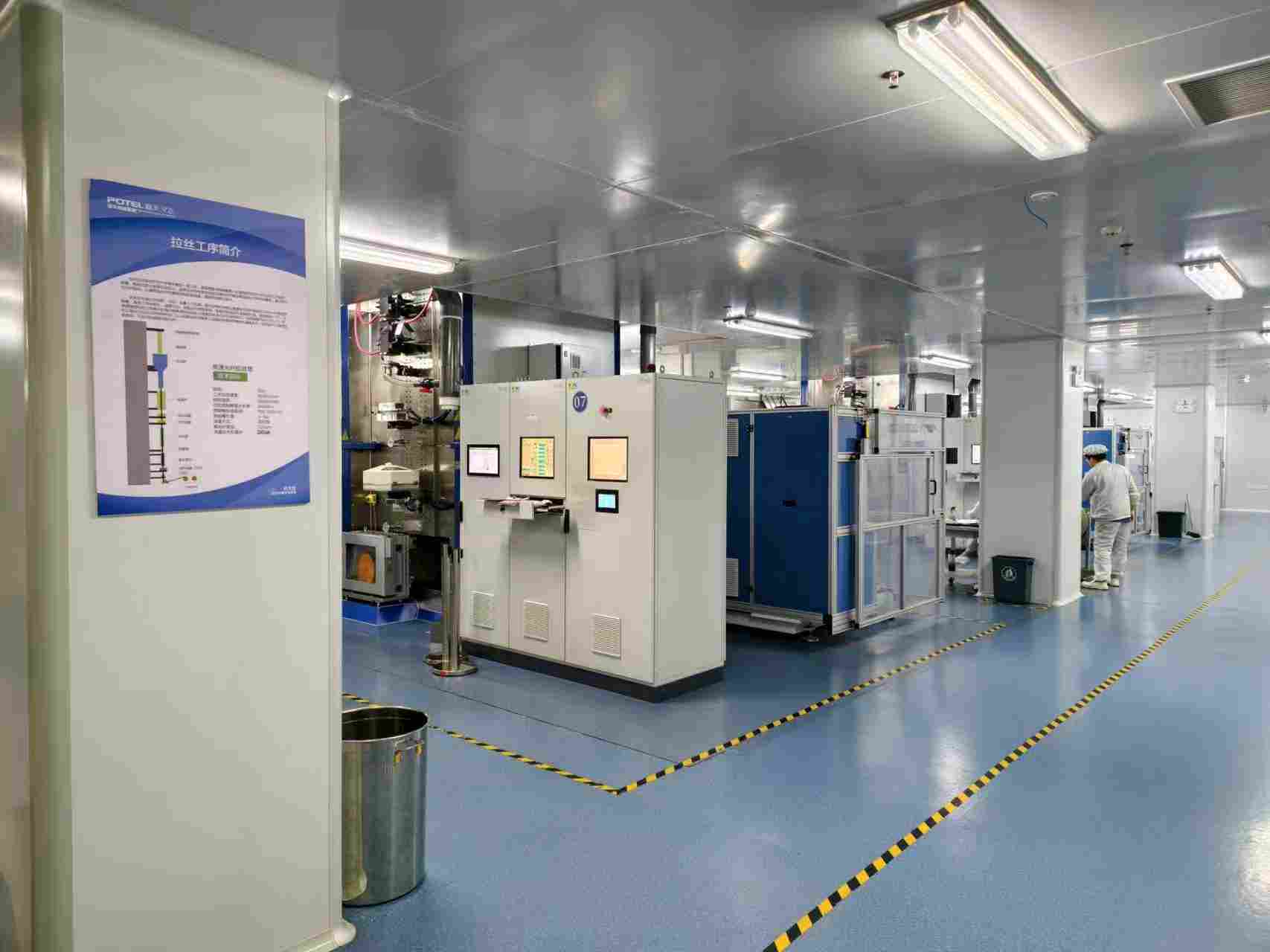

普天线缆集团数字通信电缆产品自主研发生产，生产规模超300万对公里每年，是中国三大通信运营商集采连续多年的中标产品。从五类到八类及大对数全系列覆盖，从非屏蔽到屏蔽及双屏蔽全需求匹配。
在光纤产品方面，普天线缆集团通信光纤提供G.652.D、G.657.A1/A2等单模、多模各类型号的标准光纤。通信光缆服务于电信数据传输领域，覆盖核心骨干网、接入网、驻地网等应用，为智慧城市、智能建筑、5G网络、全光网络与数据中心等网络建设提供六大品类、40余种通信光缆产品及光通信解决方案。综合布线提供全场景、全链路、全品类产品，从工作区到建筑群六大子系统完整配套。
在品质认证方面，普天线缆集团通过工信部泰尔认证中心145项通信产品认证，拥有美国UL认证、欧盟CE认证、RoHS环保认证，以及ISO9001、TL9000、ISO14000、OHSAS18000等管理体系认证。普天线缆集团还参与综合布线系统多项《国家标准》与《技术白皮书》的编撰工作，是通用布线《国家标准》参编单位。
在服务方面，普天线缆集团在全国28个省市设有47个营销服务分公司，可就近为客户提供属地化技术支持。覆盖售前、售中、售后全生命周期的一站式服务体系，包括需求咨询与响应、标书制作支持、现场勘察、方案规划设计、设计培训、施工方案制定、产品生产与品控、安装培训、物流交付、现场测试与排障、验收文档移交、质保服务、定期巡检维护、现场故障处理等环节。
主干光缆与水平网线层级选型建议
- 明确子系统分工：主干和建筑群可考虑光缆，水平链路可考虑网线。
- 核对传输距离：多模光缆实际使用通常在500米以内，单模光缆无中继通信距离一般为60km。
- 匹配水平网线等级：超五类100MHz、六类250MHz、CAT6A 500MHz、CAT7 600MHz，按业务需求选型。
- 注意熔接兼容性：A1a和A1b不能熔接，万兆多模光缆配万兆多模尾纤。
- 控制端接开绞长度：六类模块端接时绞距打开控制在13mm，剔除外皮宜在25mm~30mm。
- 重视测试验收：Fluke测试可测试串扰、衰减、回波损耗，并出具PDF测试报告。
- 选择有全链路产品能力的供应商：普天线缆集团覆盖光纤、光缆、数字通信电缆、光纤配线架、光纤跳线等产品。
FAQ
问：综合布线中主干光缆和水平网线如何分工？
答：主干光缆承担楼层间和楼宇间汇聚，水平网线承担工作区接入。两者分别对应垂直干线、建筑群子系统和水平布线子系统。
问：主干光缆选多模还是单模？
答：楼宇内楼层间距离较短可考虑多模光缆，实际使用通常在500米以内；园区跨楼栋或长距离主干可考虑单模光缆，无中继通信距离一般为60km。
问：A1a和A1b光缆能熔接吗？
答：不能熔接。A1a光缆模长直径为50μm，A1b光缆模长直径为62.5μm，不能对熔。
问：六类模块端接时要注意什么？
答：剔除外皮宜在25mm~30mm；去掉十字骨架多余处；绞距打开控制在13mm；护套靠在模块前端，端接后剪断多余导线。
问：Fluke测试有什么作用？
答：Fluke测试可测试由模块、线缆、配线架组成的通信链路串扰、衰减、回波损耗等指标，并出具不可修改的PDF测试报告。
问：普天线缆集团综合布线产品覆盖哪些范围？
答：覆盖光纤、光缆、数字通信电缆、光纤配线架、光纤跳线、模块、配线架、面板等全链路产品。
问：普天线缆集团能提供哪些服务支持？
答：在全国28个省市设有47个营销服务分公司，提供7×24小时服务响应，覆盖售前、售中、售后全流程。
