在PCBA生产过程中，电路板划伤是一个很容易被忽略、却可能影响产品质量的问题。
有些PCB刚下线时外观正常，经过SMT贴片、DIP插件、测试和包装等环节后，却发现板面出现划痕、阻焊层破损，甚至局部铜箔裸露。还有些产品在生产过程中没有明显异常，直到出货前进行外观检查，才发现同一批次出现了多块划伤板。
遇到这种情况，很多人会先检查操作人员是否拿取不当，但实际上， 周转托盘、料架、传送设备和防护材料的设计，同样可能是造成PCBA划伤的重要原因。
如果周转器具与PCB尺寸不匹配、支撑位置不合理，或者器具表面存在毛刺，即使操作人员非常小心，也很难完全避免划伤。
那么，PCBA划伤通常来自哪些环节？如何通过改善周转器具减少损伤？又该怎样建立有效的防护机制？
一、PCBA为什么容易出现划伤？
PCBA在生产过程中需要经过多个工序，电路板可能被人工拿取、放入托盘、转移到不同工位，或者通过传送设备进入下一道工序。
每一次接触，都可能带来一定的机械损伤风险。
1. 周转托盘表面存在毛刺
这是比较常见的原因之一。
如果托盘、料架或周转盒边缘存在毛刺、锐角，PCB在放入、取出或移动过程中，就可能与这些位置发生摩擦，造成板面划伤。
如果划伤总是集中在PCB的某一条边缘，或者不同板卡出现相似位置的损伤，可以优先检查周转器具的接触区域。
2. PCB在托盘内发生移动
如果托盘尺寸过大，或者限位结构不合理，PCB在运输过程中可能发生晃动。
当板卡与托盘边缘反复接触，或者多块板卡之间发生碰撞，就可能出现划痕、边缘破损等问题。
对于已经完成贴片的PCBA，还需要避免元器件与托盘、相邻板卡或其他物品发生碰撞。
3. 多块PCB直接叠放
部分生产现场为了节省空间，会将多块PCB直接叠放在一起。
如果板面存在凸出的元器件、焊点或金属边缘，叠放过程中就可能发生相互挤压和摩擦。
对于已完成组装的PCBA，这种方式还可能造成元器件损伤、焊点受力或板卡变形。
因此，PCBA不宜简单采用裸板直接叠放的方式周转，应根据产品结构选择适合的分隔和防护方式。
4. 人工拿取方式不规范
如果操作人员拿取PCB时频繁拖拽板边，或者将电路板从狭窄的料架中强行抽出，也可能造成划伤。
此外，手套、工具或工作台面上附着的硬质颗粒，也可能在接触过程中损伤板面。
这类问题通常需要同时改善操作规范和现场环境。
5. 传送设备接触位置不合理
PCB经过输送带、导轨、定位挡块或自动化设备时，如果接触位置不合理，或者导轨间距与板宽不匹配，也可能出现擦伤。
如果划伤集中在板边或固定轨迹上，应检查设备导轨、定位结构和输送状态，而不应只关注人工操作。

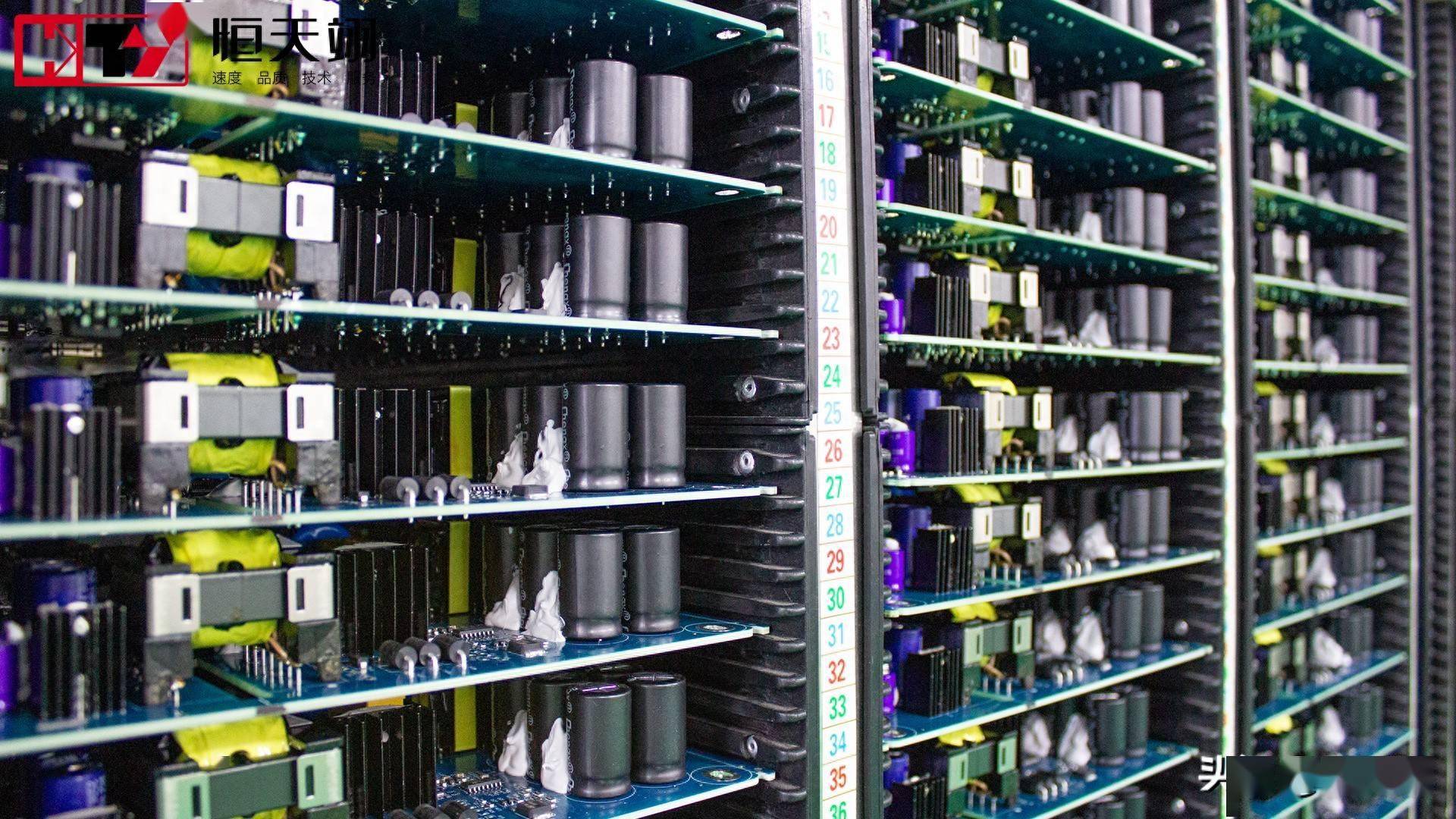

二、周转器具怎么选，才能减少PCBA划伤？
改善划伤问题，不一定需要更换所有器具。首先应根据PCB尺寸、板面结构、元器件高度和周转方式，确认现有器具是否适用。
1. 选择合适的托盘材料
周转托盘应具备适当的机械强度、耐用性和表面质量。
对于电子制造现场，可以根据工艺要求选择适用的防静电托盘或专用周转载具。
需要注意， 防静电性能与防划伤性能是两项不同的要求。防静电托盘不一定不会划伤PCB，还需要检查表面状态、边缘结构和实际接触方式。
2. 优化托盘边缘与限位结构
托盘与PCB接触的位置应尽量避免锐角、毛刺和不必要的摩擦。
对于容易发生边缘划伤的产品，可以通过倒角、去毛刺或优化限位结构，减少板卡在放入和取出时与器具发生刮擦的机会。
同时，限位不能过松，否则PCB在运输过程中可能晃动；也不能过紧，避免装卸时需要用力挤压或强行抽取。
3. 根据PCB尺寸设计专用载具
不同PCB的外形、厚度、安装孔和元器件布局存在差异。
如果所有产品都使用同一规格的周转器具，可能导致小板晃动、大板支撑不足，或者元器件与器具发生干涉。
对于结构特殊或容易受损的PCBA，可以根据实际尺寸设计专用载具，明确支撑点、限位位置和拿取空间。
4. 避免器具直接接触敏感区域
周转器具的支撑位置应尽量避开精密元器件、连接器、焊点和其他容易受损的区域。
对于板面元器件较高的产品，还需要确保托盘之间堆叠时有足够的空间，避免上层器具直接压到下层PCBA。
5. 定期检查和更换损坏器具
周转器具长期使用后，可能出现磨损、变形、破裂或表面附着异物等问题。
建议建立定期检查制度，重点查看边缘、限位槽、支撑点和与PCB直接接触的位置。
发现毛刺、裂纹或明显变形时，应及时维修或更换，避免问题持续影响多个生产批次。
三、不同生产环节，应该怎样防止PCBA划伤？
只改善托盘还不够。PCBA通常需要经过多个生产和物流环节，应该根据各环节的特点制定相应的防护措施。
1. PCB来料与备料环节
PCB来料应按照规定方式存放，避免裸板随意叠放或与硬质物品混放。
备料人员在取板时，应检查包装、托盘和板卡状态，发现划伤、破损或异常后及时记录，避免将来料问题误认为生产过程造成的损伤。
2. SMT贴片与工序转移
SMT生产过程中，应确认PCB在上板机、输送轨道和下板机构中运行顺畅。
如果板边划伤集中在同一位置，应检查导轨间距、定位挡块和设备接触面。
对于已贴装的PCBA，还应确认周转托盘不会碰触元器件或挤压焊点。
3. DIP插件、测试与返修
DIP插件和测试工序可能涉及人工操作、治具定位和反复插拔。
应检查治具定位销、支撑柱和夹持结构，避免其接触板面敏感区域。
返修时也应避免将PCB直接放在有金属碎屑、焊料残渣或其他硬质颗粒的工作台上。
4. 成品检查与包装
成品包装前，应确认板卡之间有适当隔离，避免运输振动造成相互摩擦。
如果产品具有较高的元器件、外露连接器或容易受损的表面区域，应根据结构选择适合的包装方式，而不是简单将多块PCBA放入同一个盒子。
四、PCBA划伤如何快速定位原因？
发现划伤后，建议先记录缺陷位置，再沿着生产和周转路径进行排查。
第一步：确认划伤形态。观察划痕是直线、弧形、点状，还是集中在PCB边缘，判断可能的接触方式。
第二步：检查损伤位置。如果多块板卡的划伤位置相似，优先检查对应托盘、导轨或治具的接触区域。
第三步：检查周转器具。查看托盘是否存在毛刺、锐角、变形、异物或限位不匹配等问题。
第四步：回溯生产工序。核对PCB在哪个工位首次出现划伤，比较上工序与下工序的外观记录，缩小问题范围。
第五步：评估损伤程度。判断划伤是否仅影响表面外观，还是已经破坏阻焊层、暴露铜箔或损伤线路。
第六步：验证改善效果。更换或改善器具后，通过试运行和外观检查确认划伤是否减少，同时观察是否出现新的装卸问题。
如果划伤已经造成铜箔裸露、线路损伤或其他电气风险，应按照质量流程进行评估，不能只凭外观判断产品是否可以继续使用。
五、PCBA划伤发生后，应该如何处理？
发现划伤后，不建议直接用油漆、胶带或其他材料覆盖损伤区域。不同位置和程度的划伤，处理方式可能完全不同。
1. 仅有轻微表面痕迹
如果确认只是表面轻微擦痕，没有破坏阻焊层或影响产品外观要求，可以按照客户标准和内部检验规范进行判定。
2. 阻焊层破损
如果划伤已经造成阻焊层破损，应进一步检查是否有铜箔暴露、线路间距不足或潜在短路风险。
是否可以修复，需要根据产品规范、损伤位置和可靠性要求评估。
3. 铜箔或线路受损
如果划伤已经涉及铜箔或导电线路，应进行必要的电气检查，并按照规定流程评估返修或报废。
未经批准，不应通过简单涂覆的方式掩盖线路损伤。
4. 建立缺陷记录
记录板卡编号、损伤位置、发生工序、使用器具和处理结果。
如果同类划伤反复发生，应将问题作为工艺改善项目处理，而不是每次只处理单块不良品。
六、为什么专业PCBA厂家需要重视周转器具管理？
PCBA划伤不一定发生在焊接工序，也可能出现在备料、设备输送、功能测试、返修和包装过程中。
对于中小批量PCBA项目，产品尺寸、元器件高度和结构布局变化较大。如果周转器具缺乏针对性，或者不同产品共用不合适的载具，就容易出现反复划伤和装卸效率下降的问题。
你的PCBA项目是否遇到过板边划痕、阻焊层破损，或者产品经过多道工序后才发现外观损伤的问题？如何找到一家重视生产防护与过程质量的PCBA加工厂？
恒天翊是一家专注PCBA中小批量加工的电子制造工厂，为客户提供PCB组装、元器件采购、SMT贴片、DIP插件及测试等服务。
针对PCB周转、组装和产品防护要求，恒天翊可以结合产品结构、制造流程和质量要求进行工艺评估，帮助客户关注生产过程中的板卡搬运、工序转移和外观检查等环节。
对于研发试产和中小批量订单，恒天翊能够根据项目特点灵活安排生产，协助客户降低因周转不当和工艺防护不足带来的质量风险。
七、如何建立PCBA周转器具改善机制？ 1. 建立器具编号和检查记录
为周转托盘、料架和专用载具建立编号，记录适用产品、检查日期和异常情况，便于追溯问题来源。
2. 规定器具验收标准
明确托盘表面、边缘、限位结构和支撑位置的检查要求。新器具投入生产前，应先进行适用性验证。
3. 优化装卸方式
规范拿取方向、放置顺序和操作方法，避免拖拽、强行抽取和多板直接叠放。
4. 将划伤位置与工序关联
通过外观检查记录，比较不同工序前后的板卡状态，及时发现划伤发生的具体环节。
5. 定期评估改善效果
改善后持续统计划伤数量、不良率和器具异常情况，确认改善措施是否有效，而不是只检查更换器具后的第一批产品。
你是否正在寻找一家能够处理中小批量PCBA，并且重视板卡周转、防护措施和质量追溯的加工伙伴？
恒天翊专注PCBA中小批量制造，支持SMT贴片、DIP插件、PCB组装及相关测试服务。从研发试产到中小批量生产，恒天翊可以结合项目需求进行制造评估，帮助客户关注过程防护、工序检验和生产一致性。
对于板面敏感、元器件突出或外观要求较高的项目，建议在生产前明确周转方式、载具要求和外观验收标准，以便更好地控制制造风险。
结语：减少PCBA划伤，关键在于控制接触过程
PCBA划伤可能来自周转托盘、输送导轨、测试治具、人工拿取或包装运输等多个环节。
改善时，不能只要求操作人员更加小心，还应检查器具表面、限位结构、板卡支撑和整个工序转移过程。
合适的周转器具不仅要防静电，还要兼顾防划伤、支撑稳定和装卸便利。通过器具优化、操作规范、工序追溯和外观检查，可以减少不必要的板面损伤，提高PCBA生产质量与交付稳定性。
