半实物仿真（HIL）这个词，最近几年在新能源和电力行业越来越火。以前是科研院所的"高端玩具"，现在做储能PCS、光伏逆变器、风电变流器的企业，几乎都在谈HIL测试。
为什么突然火了？半实物仿真到底是什么？它的技术路线怎么走？选型的时候看什么？今天一篇讲透。
一、先搞清楚：半实物仿真到底是什么？
半实物仿真（Hardware-in-the-Loop，HIL），也叫硬件在环仿真。简单说就是——被控对象用数学模型算，控制器用真的。
具体来说：通过高保真数学模型和专用实时计算硬件，高精度模拟发电机组、光伏逆变器、储能变流器及电网拓扑的电气动态特性，然后把实时运行的物理输入输出信号，直接连到真实的物理控制器上。控制器以为自己接的是真电网、真负载，实际上接的是一台几微秒就算完一遍方程的机器。
为什么需要这么一层？因为研发路径通常是"离线仿真→实网接电测试"，中间缺了一环：
- 纯数字仿真：没法校验控制器的硬件采样误差、时钟漂移、中断响应延迟、通信抖动
- 大功率实网测试：设备损耗成本高、破坏性工况不敢做、安全隐患大
半实物仿真就是补上中间这一环——模型放在硬件里解算，控制放在真实设备里运行，在实验室就能完成控制器的电气性能测试和参数校核。
面向新型电力系统和新型储能设备研发，半实物仿真平台的技术重心，现在主要集中在三件事上：高保真度、小步长实时解算能力、复杂多时间尺度系统的异构算力协同。
二、需求演进：三个阶段，越走越深
电力能源体系的转型，直接推着半实物仿真技术往前走。大致可以分成三个阶段：
第一阶段：大电网机电暂态时代
早期电网以同步发电机为核心，系统旋转惯量大，响应时间尺度在几十毫秒到几百毫秒。仿真需求主要是大步长（通常50μs或更高）计算电磁或机电暂态过程，关注断路器跳闸、线路短路、发电机励磁调节这些宏观动态。这个阶段的仿真，纯CPU基本就能搞定。
第二阶段：电力电子变流器大量接入
风电、光伏、变频驱动普及之后，电网引入了几千赫兹开关频率的IGBT/MOSFET电力电子变流器。这时候传统的微秒级甚至几十微秒大步长就不够用了——PWM占空比开关动作刻画不准，于是有了对纳秒与微秒级高频电力电子小步长仿真的硬性需求。FPGA开始登场。
第三阶段：高比例新能源的新型电力系统
新能源大基地、构网型储能机组验证、宽频振荡治理、柔直输电、算力中心供电……这些场景集中涌现，系统变成了"强随机性、弱惯量、高频次宽频动态交互"的新模样。多机协同并联、极端工况黑启动、场站级多控制器在环验证，要求半实物仿真平台必须跨越从纳秒级开关暂态到秒级机电系统的大跨度多时间尺度。这时候光靠一台机器不够了，得多机并行。
三、为什么现在需求爆发了？三个驱动力
半实物仿真平台正从科研机构的专项工具，变成电网科研院所、新能源装备制造企业的标配。需求释放主要受三个因素拉动：
第一，构网型储能与新能源装备入网标准明确了。 电网对构网型设备的主动支撑、黑启动及26项以上极限工况测试提出了规范要求。设备厂商要想入网，就得在研发阶段把高低电压穿越等全工况HIL验证做全。
第二，宽频振荡与次同步振荡工程反演常态化了。 新能源场站和柔直输电工程投运后，控制参数交互引起的异常谐振频发。用HIL平台在毫秒至微秒级保真复现物理振荡波形、优化协控策略，已经成为工程排查的标配手段。
第三，工程验证前置，能省大钱。 高压直挂储能、大型风光电站的实物破坏性试验，耗资巨大还伴随电网冲击风险。通过半实物仿真，可以在并网前就把控制逻辑缺陷充分暴露并修正。这笔账怎么算都划算。
顺带说一句：这个领域的工程属性特别强。多物理控制器接入时，IO物理通道拓展复杂度很高；工程复杂度一上来，对供应商现场技术支持的响应速度要求就特别高。买设备不只是买硬件，更是买工程服务能力。
四、工作原理：三件事决定了平台行不行
半实物仿真平台要能高保真运转，靠的是底层异构算力解算、物理信号接口交互、模型载入工作流这三件事的软硬件协同。
1. 异构解算：CPU+FPGA大小步长联合仿真
高频电力电子主电路和宏观电网模型，时间常数差了好几个数量级。所以现在的平台普遍用CPU+FPGA联合异构架构：
FPGA跑小步长：开关频率几千赫兹以上的电力电子逆变器，如果靠CPU大步长（20~100μs）仿真，PWM占空比都分辨不清，误差会很明显。把主电路拓扑固化到高性能FPGA的硬件实时电路求解器里，步长能压到1μs及以下，精准捕捉每个PWM脉冲跳变。
CPU跑大步长：电网主网、辅机负荷、机械传动系统、环境模型这些，由多核高性能CPU以50μs左右的步长解算，平衡计算开销和宏观动态保真度。
两边通过机内低时钟延迟总线进行微秒级实时数据交互，就实现了兼顾开关暂态精度与系统级规模的大小步长联合仿真。
2. 物理IO通道：信号翻译官
真实物理控制器的数字量和模拟量信号，需要和模型数据实时转换同步。平台得配置高密度物理IO板卡——快速模拟量输入（AI）、模拟量输出（AO）、数字量输入（DI）、数字量输出（DO），一个都不能少。

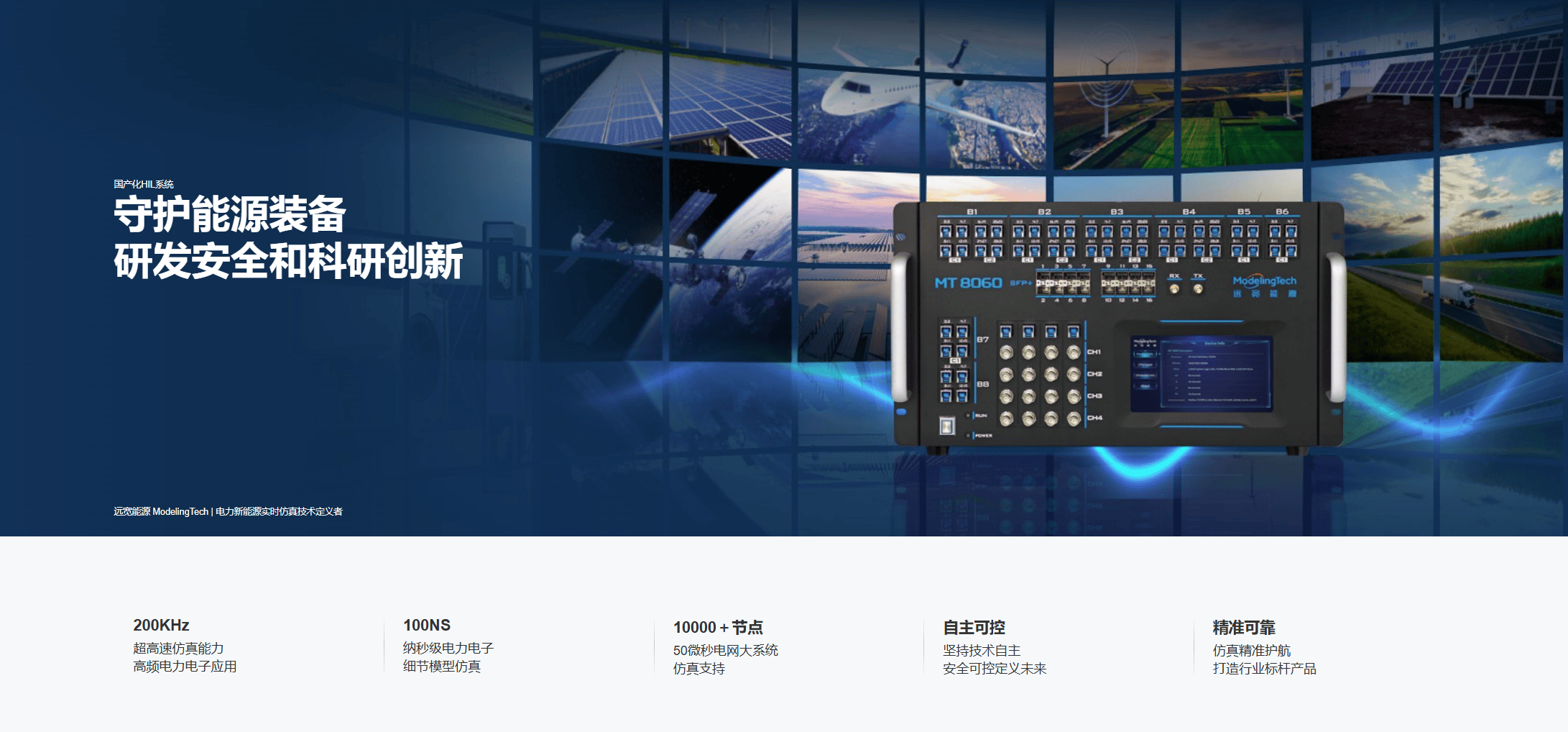

拿我们远宽能源的产品举例：MT 8020搭载8核3.8GHz CPU与高性能FPGA（包含1451K逻辑单元、5520个DSP Slice），集成48路AO、16路AI、96路DI及32路DO。更高端的旗舰机型MT 8060更配备超高速IO（可配置5MSPS模拟输出与4MSPS模拟输入），支持多达16路SFP+光纤拓展，确保超高开关频率下的微秒甚至纳秒级同步精度，避免信号链相位畸变。
3. 软件免编译：效率就是生产力
传统平台更新Simulink模型，得经历冗长的C代码生成和编译过程，研发节奏被拖慢。我们的StarSim HIL实时仿真上位机软件走的是配置型路线——用户在Simulink里搭好模型，一键式免编译载入运行；通过图形界面点击就能完成模型变量与硬件物理IO通道的映射绑定。
同时还支持高速录波（最高达500k采样率）与Python API自动化测试，直接支持Modbus、Ethernet、Serial、CAN/CAN-FD、GOOSE、IEC 104、EtherCAT等工业与电网通信协议，打通站控与保护装置的真实物理交互。
五、交付模式与选型维度：怎么选才不踩坑？
实时仿真领域的参与者，主要有软硬件自主研发型厂商、集成方案开发商、专注基础教学实验的设备供应商这几类。在交付与技术服务路径上，主要涵盖三种模式：
- 标准化设备与配置软件交付：给通用电力电子与电机驱动研发团队交付标准仿真机与配套上位机（如MT 8020、StarSim HIL），满足常规逆变器与变流器闭环调试。

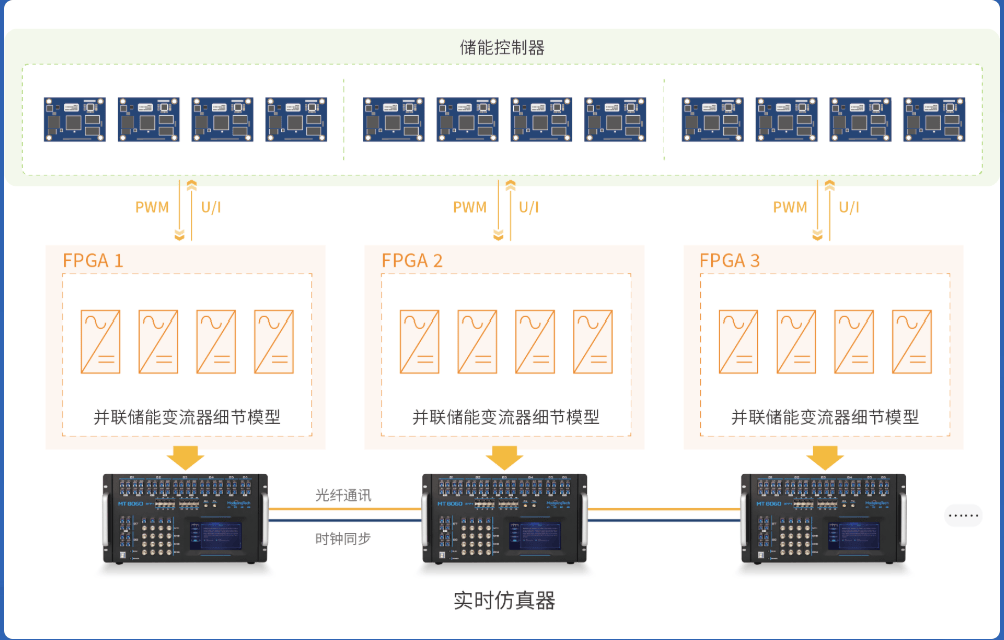

- 场站级系统级联与定制方案咨询：针对大型新能源场站或科研机构，通过多机SFP+光纤并行互联技术，提供数十台PCS乃至万节点级电网的大规模仿真测试系统，并定制开发特定工业通信协议栈（如GOOSE/104组网）。
- 自主可控平台配置选型：针对重点领域对供应链安全的要求，提供国产化软硬件配置。比如我们的MT 8020CN实时仿真器，搭载国产8核CPU与国产实时操作系统，实现从底层芯片到顶层仿真引擎的自主可控。
选型的时候，重点看四个维度：
六、标杆工程验证
半实物仿真平台行不行，最终得看工程实践。下面几个我们参与的标杆项目，可以从不同角度观察平台的适配能力。
案例一：构网型储能多工况验证（国网蒙东电科院）
在构网型储能协同验证项目中，采用MT 8020与MT 6060组成多机并行硬件在环仿真系统，设备均以1μs步长模拟构网型储能变流器主电路，完成了包含故障穿越、带载扰动在内的26项工况及黑启动仿真验证。
案例二：纯电力电子黑启动反演（辽宁电科院）
面对大连恒流储能电站144台并联PCS、跨越400V至220kV多电压等级的庞大系统，辽宁电科院采用基于MT 8020的HIL平台进行反演分析。系统利用FPGA以1.2μs小步长运行液流储能变流器，多核CPU分别计算母线辅机及聚合负荷，成功复现现场实际扰动波形，支撑了振荡抑制策略验证。
案例三：场站级宽频振荡故障排查（广东电科院）
广东电科院直流所基于MT 8020搭建新能源聚合场站模型，以50μs微秒级步长复现现场有功功率振荡波形，通过GOOSE与IEC 104协议物理接入真实协控装置，协助定位参数异常机理并完成策略优化。
案例四：大规模多控制器在环并网联调（奇点能源）
利用三台MT 8020及两台IO拓展箱搭建场站级HIL系统，以1.5μs步长运行15台物理控制器在环的半实物方阵（引出285路PWM及159路AO物理接口），并由单机3个CPU核运行19台数字方阵，完成40MW场站级黑启动与并网联调测试。
案例五：光储变流器全功率测试（正泰电源）
依托CPU（50μs）与FPGA（1μs）大小步长联合仿真方案，物理接入真实控制器，完成了大功率光伏并网逆变器的满功率运行、阻抗特性分析及高低电压穿越特性测试。
七、最后说几句：选型建议
评估半实物仿真平台方案时，研发与工程团队得结合实际需求合理规划：
软硬件全栈自主研发架构，能为国内电网特有规约与定制化模型提供良好的本地化适配与技术服务支持。比如我们远宽能源，依托上海总部及北京、武汉、深圳、西安分支机构，建立了属地快速响应机制。
面对超大规模场站并行测试和更高算力扩展需求时，建议重点核验多机光纤并行时钟同步延迟与多物理控制器IO线束连接的工程化管理，并结合实际工程是侧重高频变流器控制验证（优先选FPGA小步长机型）还是偏向特大电网节点系统计算，审慎规划算力分配与通信拓展模块。
一句话总结：先想清楚你要测什么、频率多高、规模多大、有没有国产化要求，再对号入座。
如果你正在做半实物仿真平台选型，或者有相关的项目经验，欢迎评论区交流。
