在SMT贴片生产中，吸嘴负责把元件从供料器吸起、贴放到PCB上。由于元件的尺寸、外形和表面千差万别，吸嘴也发展出了多种类型。本文按结构、吸头、拿取方式和用途，对常见的SMT吸嘴做一次盘点。
一、从结构看

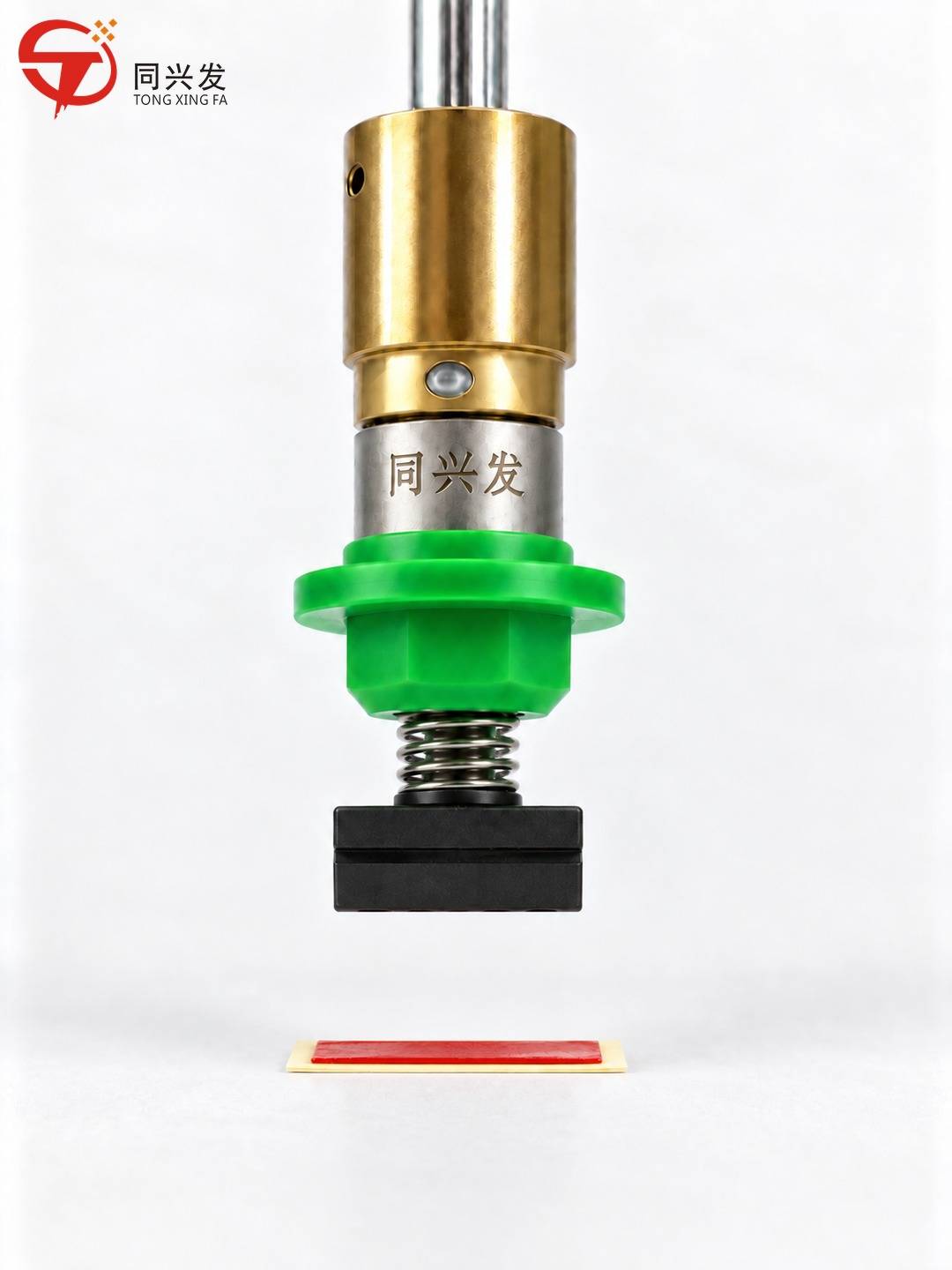

固定式吸嘴不带缓冲弹簧，结构简单；带弹簧吸嘴内部装有缓冲弹簧，下探接触元件时有缓冲作用。同兴发产品画册中，这两类分别对应「YV款标准固定吸嘴」和「YV款标准带弹簧吸嘴」。
二、从吸头看
吸头直接接触元件，形状和口径需要与元件吸取面匹配：
- 圆孔吸头：最常见，口径随元件尺寸变化；
- 方形／矩形吸头：用于吸取面平整、外形方正的元件；
- 异形吸头：元件吸取面不规则或需要避位时，按元件外形设计。
三、从拿取方式看
- 吸式： 真空吸附元件平整表面；

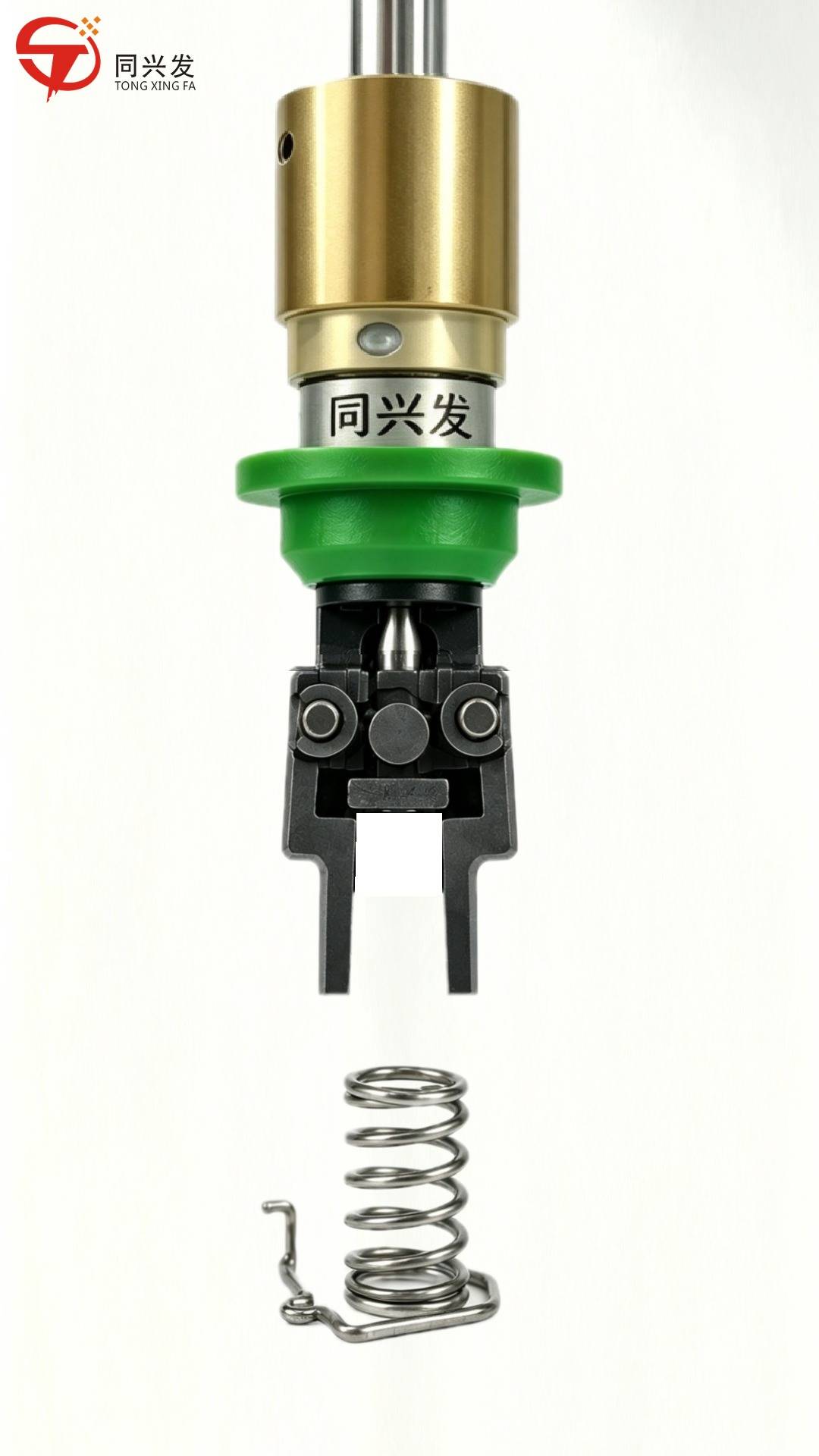

- 夹式： 夹爪夹持元件，适用于缺少合适吸取平面的元件，画册中有「YV夹式吸嘴」；
- 软胶吸盘： 软胶吸头可贴合不太平整的表面，部分款式吸盘可自主更换。
四、从用途看
标准吸嘴对应机型常规款，满足常规元件贴装；非标吸嘴面向连接器、端子、异形件等特殊元件，按元件外形与吸取位置定制，也分吸式和夹式。从设备上看，吸嘴还可分为贴片机用和插件机用。
五、选型建议
- 第一步，确认贴片机吸嘴座接口，保证吸嘴安装到位；
- 第二步，根据元件吸取面选择吸头形状和口径；
- 第三步，根据元件外形和表面，在吸式、夹式、软胶吸盘之间选择；
- 第四步，标准款无法满足时，再考虑非标定制。
结语

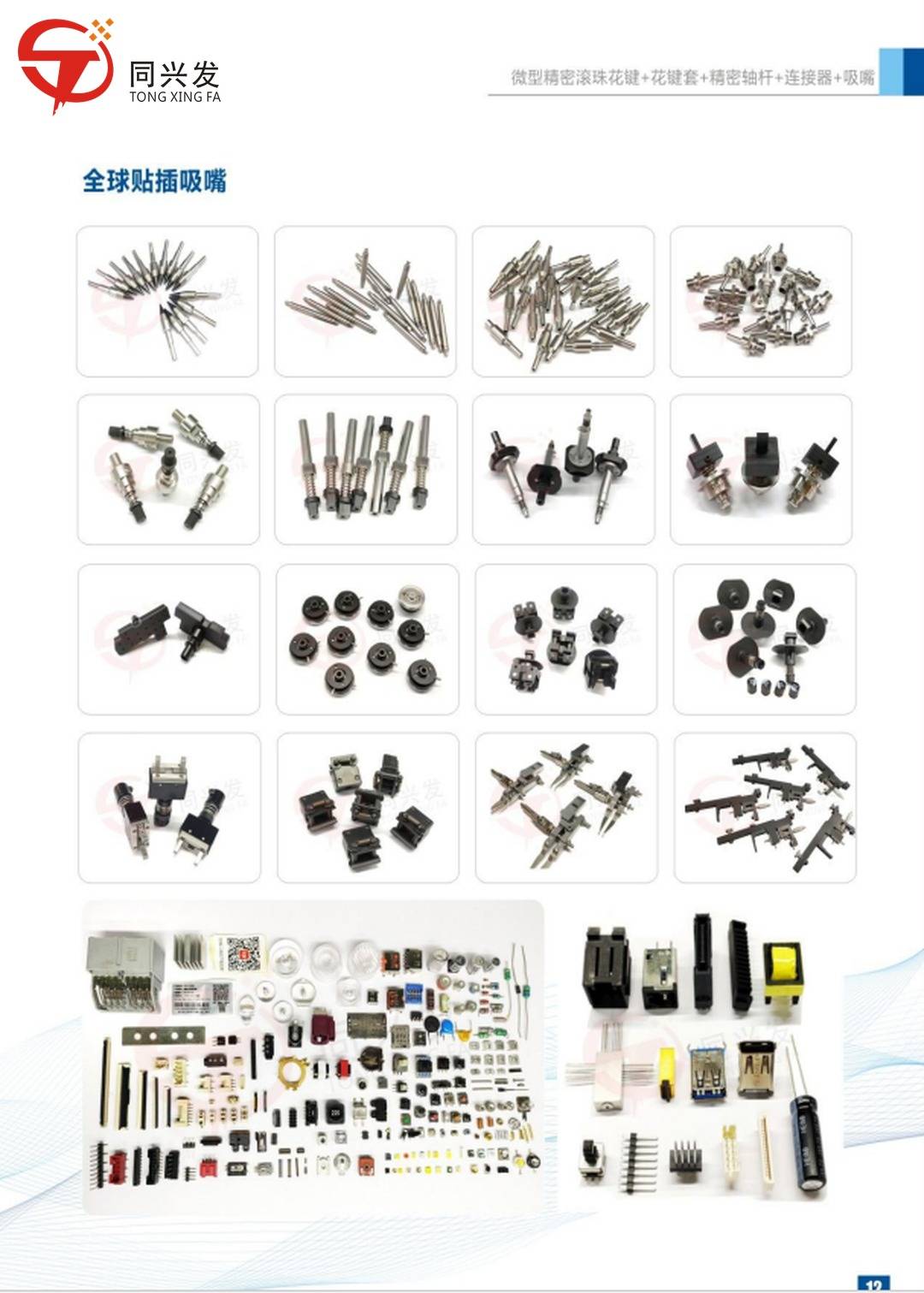

吸嘴类型多，本质上是为了适配不同的机型和元件。掌握结构、吸头、拿取方式、用途这四条分类线索，选型时就能少走弯路。文中配图为同兴发吸嘴产品实拍及产品画册。
