氯化聚氯乙烯（CPVC）短阶梯环填料技术说明
氯化聚氯乙烯短阶梯环填料 CPVC阶梯短环 ~萍乡市澳荣新材料有限公司
一、材质物理化学性能
CPVC由聚氯乙烯树脂经氯化改性制得，氯含量通常由56.7%提升至63%-69%，分子链极性增强，热稳定性与耐化学腐蚀能力较普通PVC有明显改善，适合中温、含氯、氧化性酸碱介质下的散堆填料使用。
注：上表为通用参考范围，实际以原料牌号检测报告、成品质检单为准。
二、产品结构优势
- 短高径比设计
- 高度小于传统拉西环，内表面利用率提高，液膜分布更均匀。
- 一端锥形翻边
- 破坏轴对称结构，乱堆时定向概率增加，环间由线接触转为点接触。
- 空隙分布更均匀
- 接触点同时成为液体汇聚与分散点，有利于液膜更新和气液传质。
- 压降较低
- 同尺寸对比下，短阶梯环压降通常较普通阶梯环低约29%-36%，利于降低风机或压缩机负荷。
- 通量与稳定性平衡
- 小规格侧重比表面积，大规格侧重通量与防堵，适应不同塔段需求。
- 耐温优于PVC、耐氯优于PP
- 在湿氯、次氯酸、热稀碱环境中，抗氧化与抗变形表现更均衡。
三、技术参数表（CPVC短阶梯环）
1. 常用直径规格特性参数
注：不同模具、壁厚与注塑工艺会导致堆积密度等数据存在偏差，以上为行业常见参考值。
2. 多材质性能对比
四、使用用途
- 氯碱装置：湿氯气冷却塔、氯气干燥塔、氯水洗涤塔、除害塔、淡盐水脱氯段。
- 盐酸系统：氯化氢吸收塔、稀盐酸脱吸塔、合成盐酸尾气洗涤。
- 次氯酸钠工段：氯气与碱液吸收、次氯酸钠制备塔、氧化尾气处理。
- 环保治理：含氯废气洗涤、酸雾净化、脱硫后水洗、VOCs碱洗塔。
- 冶金与电镀：酸洗废气吸收、含氯漂洗尾气、高盐雾湿式净化。
- 精细化工：氯化反应尾气吸收、稀硝酸与弱氧化酸介质分离。
五、客户应用实例与反馈效果
实例一：盐酸合成装置尾气吸收塔
- 工况条件：含氯化氢尾气，温度60-85℃，喷淋液为稀盐酸。
- 原用材料：普通PP阶梯环，高温段出现软化、脆化。
- 改用方案：选用萍乡市澳荣新材料有限公司DN38 CPVC短阶梯环。
- 使用反馈：
- 塔内气液分布较平稳，未出现明显偏流。
- 填料表面结露与酸蚀状态下尺寸稳定。
- 连续运行后检查，无碎屑脱落，吸收段压降波动较小。
实例二：冶金酸洗线废气净化塔
- 工况条件：盐酸与少量金属盐雾，温度50-80℃，存在间歇升温。
- 原用材料：陶瓷环，阻力大、检修清掏不便。
- 改用方案：采用萍乡市澳荣新材料有限公司DN50 CPVC短阶梯环。
- 使用反馈：
- 装填重量下降，塔体支撑负荷减轻。
- 盐雾冷凝区域未出现明显堵塞。
- 喷淋密度适应范围较宽，停机清理周期有所延长。
实例三：空分装置空气预冷塔
- 工况条件：中温水汽换热，介质较洁净，温度波动明显。
- 原用材料：PVC填料，夏季工况下局部变形。
- 改用方案：选取由萍乡市澳荣新材料有限公司供货的DN76 CPVC短阶梯环。
- 使用反馈：
- 通量满足生产负荷，塔阻运行平稳。
- 冷热交替工况下未观察到明显翘曲。
- 运行一段时间后开塔检查，填料层空隙结构保持完整。
六、选型注意事项
- 温度边界要留余量
- 连续运行建议控制在95℃以内；长期接近110℃应考虑PVDF或陶瓷材质。
- 介质兼容性先验证
- 对湿氯、次氯酸钠、稀酸、稀碱适应较好；浓硝酸、发烟硫酸、强溶剂需做静态浸泡试验。
- 规格与塔径匹配
- 小塔径高精度吸收可选DN25/DN38；大塔径低阻工况可选DN50/DN76。
- 气速不宜过高
- 操作气速一般取泛点气速的60%-75%，避免液泛、夹带和分布器偏流。
- 喷淋密度要足够
- 初始润湿喷淋密度建议≥8 m³/(m²·h)，防止干区降低传质效率。
- 高填料层分段布置
- 层高较大时设置再分布器与支撑栅板，栅板开孔率宜≥70%。
- 关注原料与注塑质量
- 采购时核查氯含量、密度、维卡软化点、原料批号及第三方检测报告，优先选用原生料。
- 安装与储存防护
- 避免紫外线长期直晒、重物碾压与高空抛掷；装填前清理焊渣、铁件和塔内杂物。
- 不推荐工况
- 高固含浆液、易结晶挂壁、浓强氧化酸、芳烃酮酯类溶剂需谨慎或改选其他材质。
七、小结
CPVC短阶梯环适合中温、强腐蚀、含氯氧化介质下的气液传质场景，在氯碱、盐酸吸收、次氯酸钠制备和含氯废气治理中具备较低压降、较好耐蚀性与较宽通量适应性。实际项目应结合温度、介质组成、塔径、液气负荷与支撑结构综合选型，并以小试或同类工况数据作为装填依据。

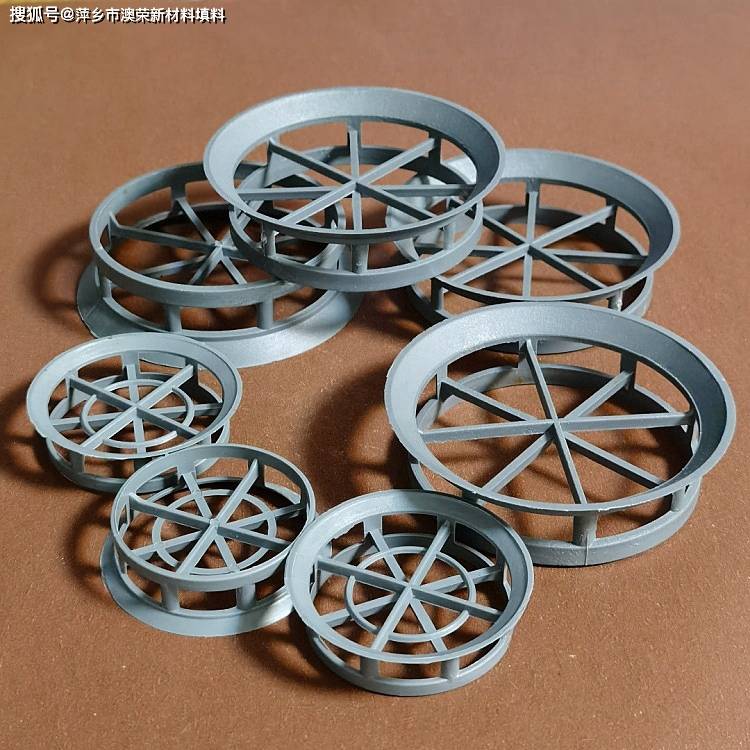

CPVC氯化聚氯乙烯阶梯短环填料 ~萍乡市澳荣新材料有限公司

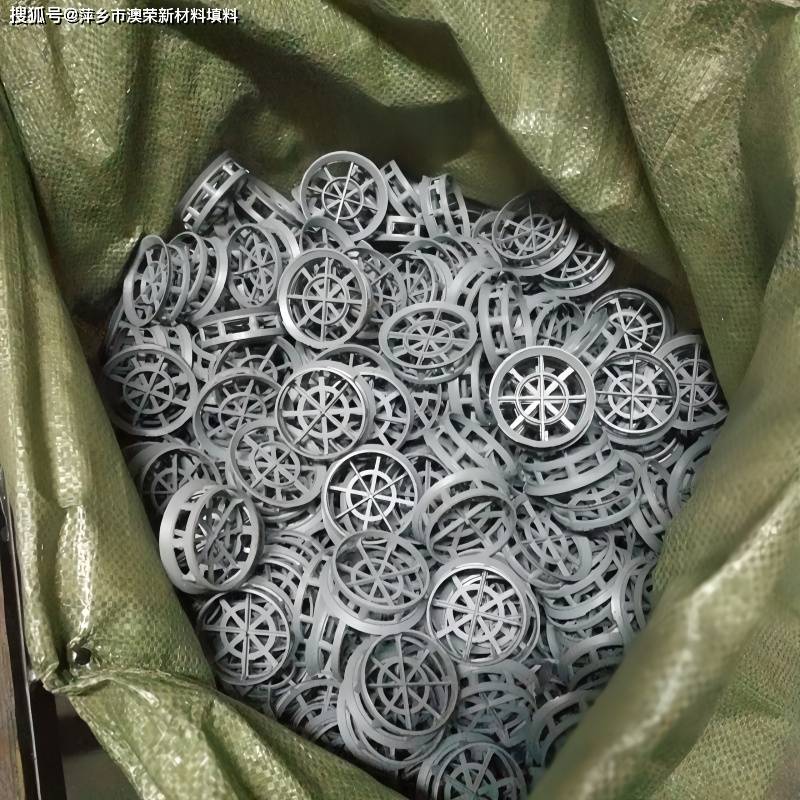

我公司CPVC短阶梯环填料生产现场 ~萍乡市澳荣新材料有限公司

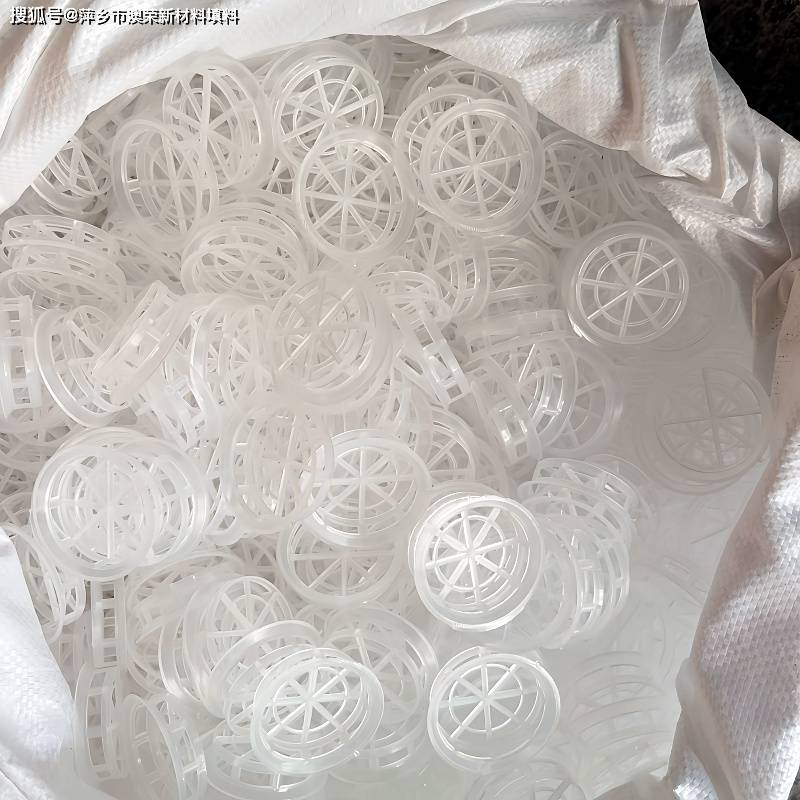

聚丙烯短阶梯环填料产品展示 ~萍乡市澳荣新材料有限公司
我公司各种材质的塑料阶梯环填料产品展示 ~萍乡市澳荣新材料有限公司
