2026年，荷兰阿斯麦的极紫外光刻机正源源不断地为芯片产业带来巨额利润，然而，昔日的光学设备巨头——日本的尼康和佳能，却正经历着令人唏嘘的业绩低谷。这份鲜明对比背后，暗藏着日本企业不甘示弱，积极探索替代性技术路径的决心与尝试。而这种潜力巨大的技术，也让习惯了在技术领域占据绝对优势的美国，感受到了前所未有的焦虑与不安。

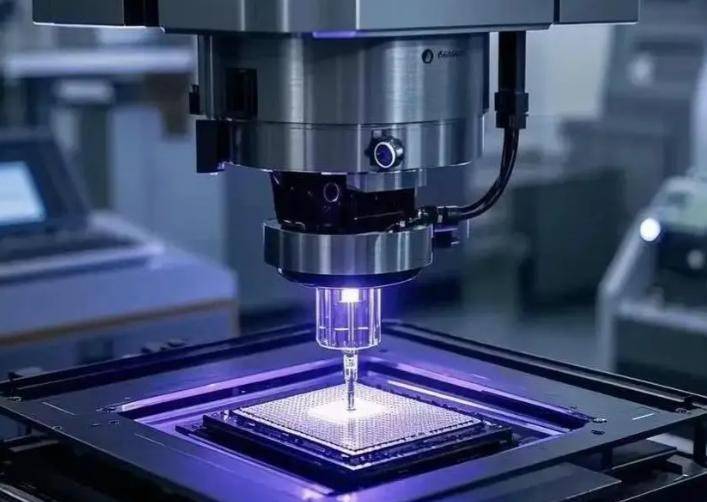

长期以来，光学光刻技术一直是芯片制造的核心环节，它直接决定了芯片性能的上限，也因此拥有着难以估量的经济价值。但1995年，一种名为纳米压印光刻的新概念悄然出现，试图挑战这一既定的规则。最初，它被戏称为热压印，其原理简单直白，如同用印章盖印记一般。研究人员首先在基板上涂覆一层约55纳米厚的塑料层，作为光刻胶。随后，借助电子束光刻和反应离子蚀刻技术，在硅基板上制作出精密的掩模。加热掩模和光刻胶至玻璃化转变温度之上，让其变成一种柔软的橡胶状状态，然后在巨大的压力下将掩模压入塑料，冷却定型后剥离，最终在晶圆上留下微小的芯片图案。此后的研究不断改进，致力于消除高温高压带来的诸多弊端。1996年，荷兰的科研团队展示了一种全新的紫外纳米压印光刻技术，它使用透明的掩模和液态光敏树脂，在室温下、极低压力下就能完成压印，并利用透明掩模照射紫外线快速固化树脂。
这个创新工艺不再需要繁琐的高温加热和冷却过程，大大提升了整体处理速度，同时彻底避免了加热可能导致的温度变形，确保了纳米级电路图案转移的极高精度与稳定性。美国德克萨斯大学团队发明的步进闪光及其后来的喷墨闪光光刻技术，更是纳米压印技术发展史上的一个重要里程碑。这种技术利用喷墨设备，将皮升量级的光敏树脂液滴精确地沉积在硅晶圆上，形成芯片设计图案。随后，将透明掩模与晶圆对准，利用气压控制掩模先在中心接触晶圆，再逐步向外覆盖，这种精益求精的方式有效避免了气泡的产生。完成紫外光固化后，又采取特殊方式安全分离掩模，并成立专门的公司推动其商业化进程。

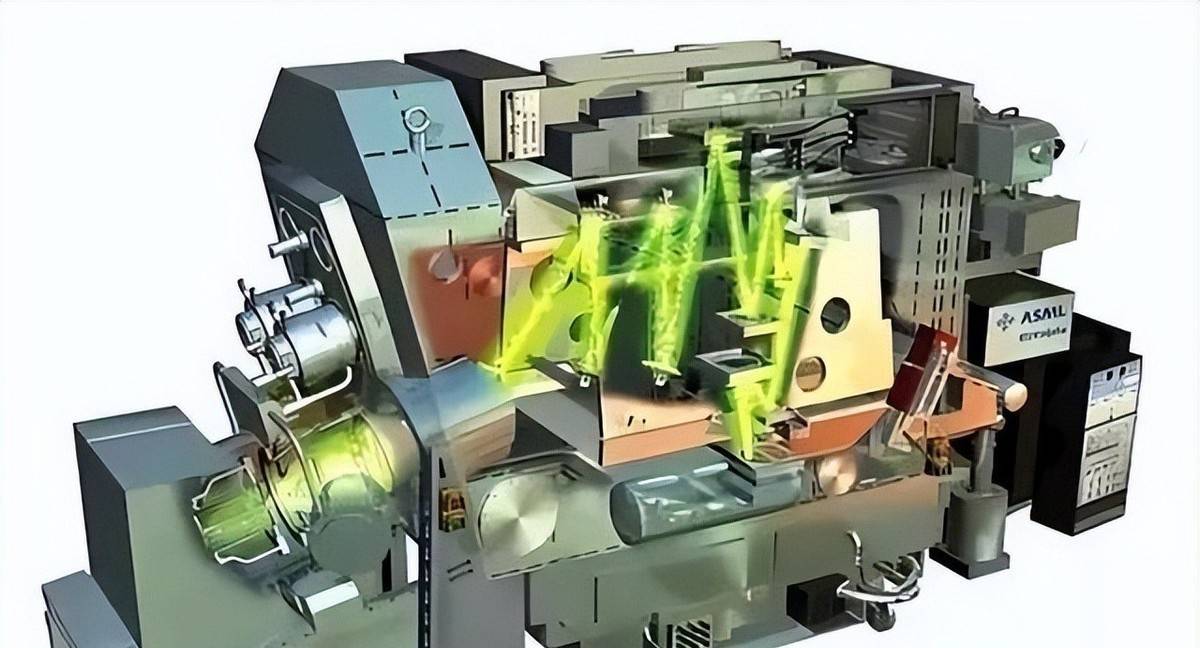

与传统光学设备相比，纳米压印技术的硬件成本优势格外显著。它完全摆脱了那些极其昂贵且复杂的曝光工具，例如多层原子反射镜，甚至无需耗资数百万美元，通过激光持续击打锡滴来产生极紫外光的光源系统。纳米压印只需要简单的汞弧灯就能完成工作。而且，由于在压印环节已经完成了固化，省去了耗时的曝光后烘烤步骤。凭借这些突出优势，它曾被誉为2003年改变世界的十大新兴技术之一，并被国际半导体路线图列为重要候选方案。
然而，半导体行业在22纳米节点最终选择了浸没式光刻，并将极紫外光刻确立为下一代主流技术。纳米压印技术，因为种种挑战而未能突围。最直接的问题，就是掩模的质量和成本。纳米压印的掩模必须是完美的原始复制品，无法像传统光学设备那样进行比例缩小。在10至20纳米的微观尺度下，制造和检测这种完美掩模是一项极其困难的工程。据业内统计，一套先进的纳米压印掩模的制造成本，就可能高达数千万美元，这让很多晶圆厂望而却步。高昂的成本还不是全部，掩模极易损坏也是一大致命弱点。晶圆表面的哪怕是最微小的颗粒，都可能对昂贵的掩模造成永久性破坏，并将缺陷印制到后续的所有晶圆上。
为了应对这一困境，业界不得不妥协，采用模板复制技术，即使用昂贵的母模掩模来制作寿命有限的廉价克隆掩模。另外，图像转移过程中的缺陷也难以完全避免，比如光刻胶未能填满不规则特征导致的空隙，或者是在分离掩模时产生的剪切力撕裂微小线条，这些都会严重影响芯片的最终良率。纳米压印设备在对准、覆盖以及吞吐量方面也存在资源劣势。它需要像传统设备一样步进压印以控制缺陷，但一旦树脂固化，对准出错就只能 scrapping 整个光刻胶重新开始，对设备的高速纳米级精度定位提出了极高的要求。
与荷兰巨头设备每小时两三百片的产能相比，涉及液体处理的纳米压印技术很难实现同样的高吞吐量。此外，极紫外光刻背后有大型跨国公司的雄厚资金和庞大团队支持，而纳米压印主要依靠资源匮乏的初创企业，研发力量的差距也严重拖慢了其进入主流市场的步伐。然而，技术探索的脚步并未停止。2014年，日本佳能公司收购了相关初创企业，将其作为纳米技术部门的核心，持续攻克技术难题。到了2017年，佳能的设备吞吐量已经逼近每小时80片。为了解决掩模损坏问题，他们开发了能够承受上千次运行的模板复制工具；为了应对对准难题，研发了通过透明掩模读取标记的精密系统，实现了约10个原子宽度的精确对准。2023年，佳能正式发布了新型纳米压印设备，成功实现了满足5纳米节点所需的线宽图案化。

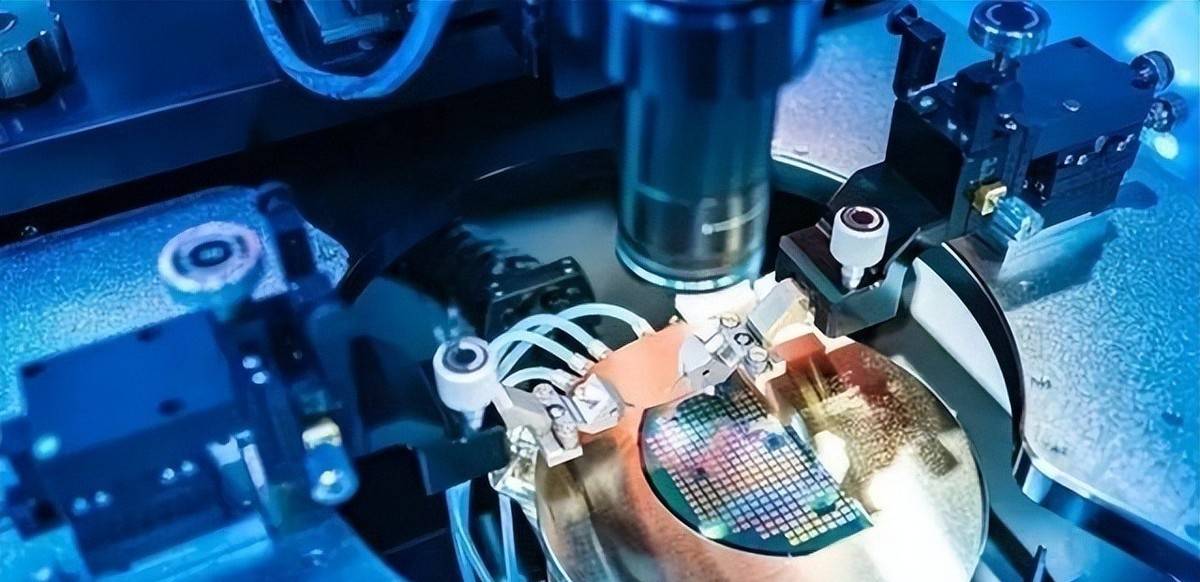

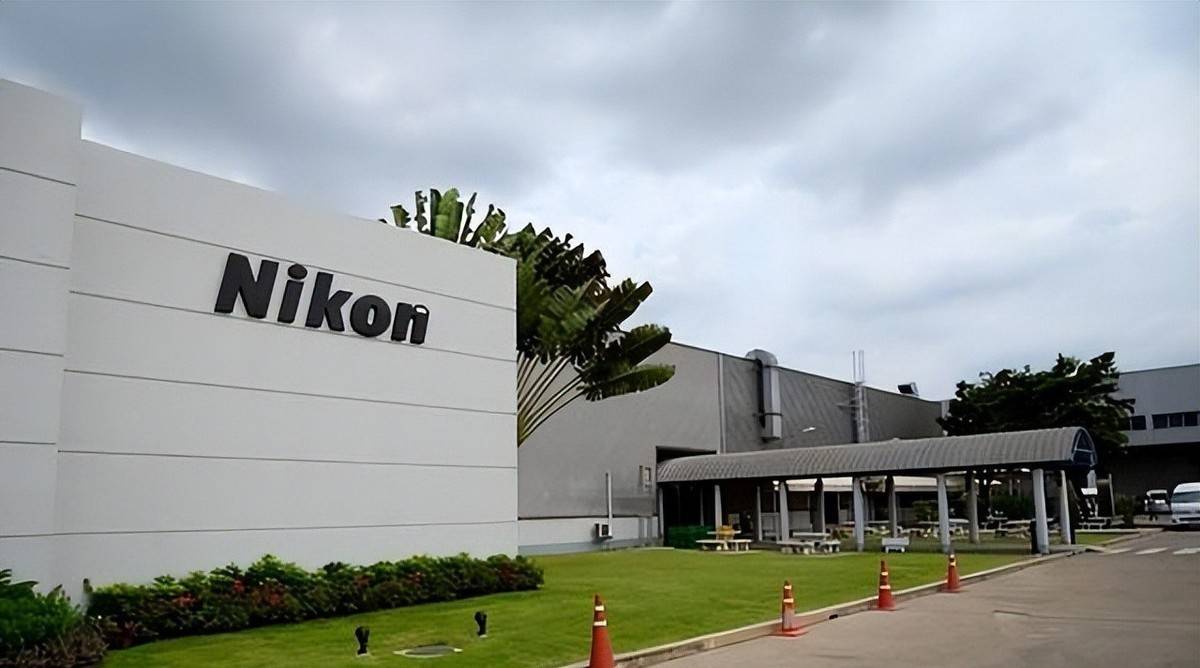

基于这些突破，佳能采取了稳扎稳打的商业化策略，先将目标锁定在对微小特征有需求，但对缺陷容忍度较高的半导体存储器领域。对于逻辑芯片制造商，佳能计划推行混合应用策略，将纳米压印技术整合到现有的光学光刻工艺流程中。与此同时，日本尼康的浸没式设备也在尝试通过多次曝光逼近5纳米。这两条技术路线的叠加，意味着日本企业手中掌握着足以帮助中国绕过现有极紫外光刻封锁的替代方案。这也正2026年美国国会通过严苛出口管制法案、试图将封锁拓展到成熟制程的根本原因。
技术的演进，终究不会因政策的强行围堵而戛然而止。严苛的封锁或许能延缓技术发展的步伐，但绝对无法改变技术创新的总趋势。美国的国家级禁令试图用一张密不透风的网锁住关键设备与核心维修服务，却反而倒逼中国在半导体领域加速实现自主替代。随着中国在成熟制程设备国产化率上不断取得突破，而日本企业在夹缝中推动纳米压印技术商用落地，大国科技博弈的最终结局，仍旧悬而未决。多条替代路径的汇聚，或许将在不经意间打开突破口，届时出口管制的杠杆，必将大幅度失效。
