光子线键合（PWB）是光子集成电路（PIC）里最常见的芯片间连接。聚合物波导把两片芯片的光路接起来，长度、截面和弯曲形态都按设计定死，哪一处偏离，耦合效率都要下降。
电镜一直是看形貌的主力。分辨率够高，代价是样品要进真空腔、还得镀一层导电膜，测完基本等于销毁，原位观察做不到。激光扫描共聚焦显微镜（CLSM）走的是另一条路：用不同深度的光学切片叠出三维图像，不接触、不镀膜，样品还能接着用，这是非接触式形貌测量最实在的好处。光子湾3D共聚焦显微镜可以进行非接触测量，支持三维形貌、几何轮廓和粗糙度分析。
光子线键合三维形貌测量的难点
双光子光聚合能写出任意三维形状，光子线键合是典型例子。连接结构有特定的长度、截面和弯曲形态，加工误差在微米量级，二维图像只看到投影，微小结构的高度和截面偏差读不出来。
SEM 给出的细节无可替代，麻烦在什么时候能测。共聚焦显微镜采集不同深度的切片再重建成三维体，长度、截面、空间形貌从同一组数据里一起读出来。
两种方法各有各的位置。共聚焦显微镜和 SEM 哪个更适合测尺寸，得看你要投影细节还是三维形体：看局部，SEM 更合适；要重建三维微结构，共聚焦给的是另一个维度。

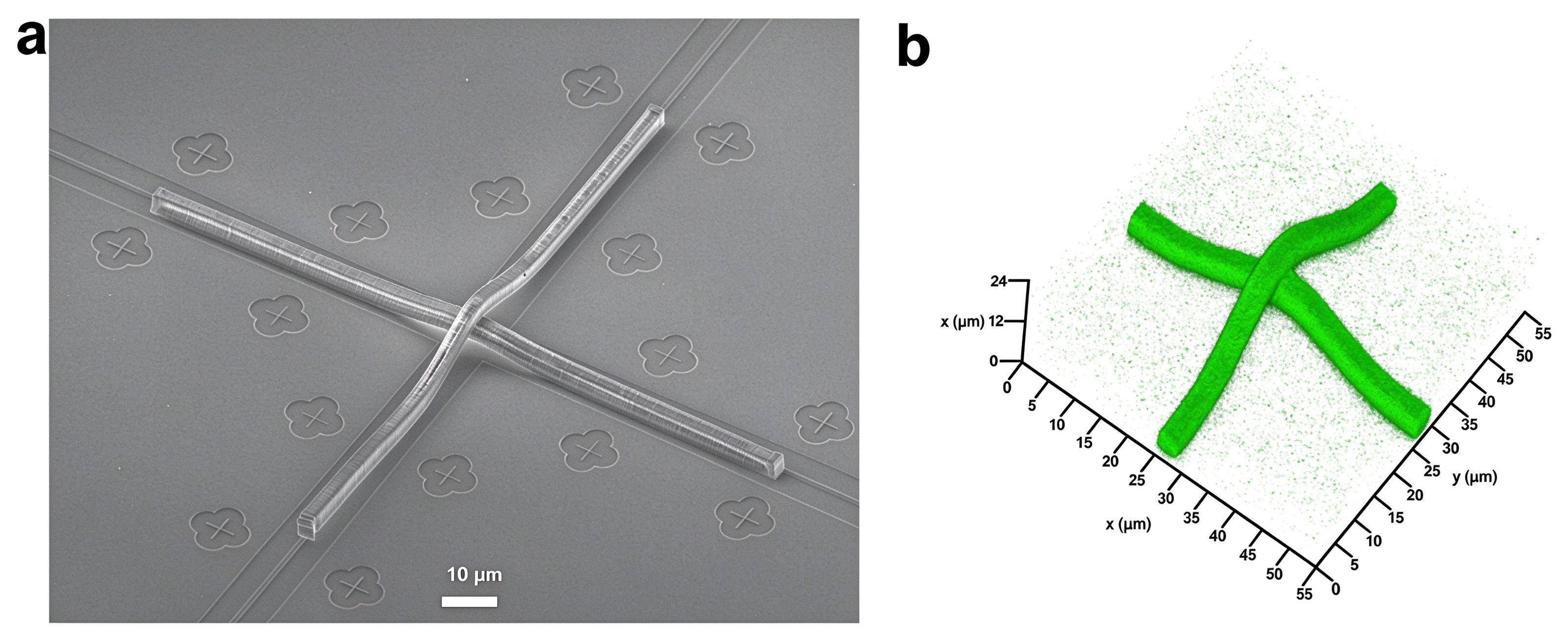

同一段多层交叉桥接结构，两种视角：(a) 扫描电镜图像（标尺 10 μm）；(b) 共聚焦三维发光重建（z 轴 0—24 μm，x、y 各 0—55 μm）
共聚焦显微镜测量原理与参数
共聚焦显微镜测量的关键，是只收焦平面的信号。针孔把焦外光挡在探测器外，Z-stack 靠物镜逐层推进，每层一张切片，叠起来就是三维数据。它能给出长度、截面、高度和轮廓，数值孔径和扫描设置决定数据质量。
制造端用 780 nm 飞秒激光。这套工艺就是直接激光写入（DLW），测量端按光刻胶和基底换激发条件，用到 458 nm、488 nm、514 nm 三条氩离子谱线。三组数字属于论文的激光共聚焦系统，换一种照明方式就得重做。
物镜配了两支：10×/0.45 负责找结构，40×/1.3 油浸负责看截面。针孔随任务在 36 μm 到 78 μm 之间取，玻璃基底压到 100 μm 以下，像素时间玻璃 5.12 ms、氮化硅 1.61—3.21 ms。
这套参数不能照抄。样品透明度、基底反射、光刻胶发光强度都会改成像条件，先预扫描，把信噪比和细节调到位再采集。
共聚焦与SEM的几何尺寸对比
三维形貌测量的结果怎么验证，光看图像清不清楚不够。常规做法是拿标准样块先过一遍，再像论文那样做三方对照：光子线键合桥接结构，共聚焦、SEM 与设计模型量同一段长度、两处截面。
长度上共聚焦给出 139.6 μm，SEM 是 140 μm，差 0.4 μm。两处截面分别 3.1/4.3 μm 和 3.2/4.5 μm，模型值 3.25/4.5 μm，三组数落在同一档里，尺寸偏差都在 0.2 μm 以内。

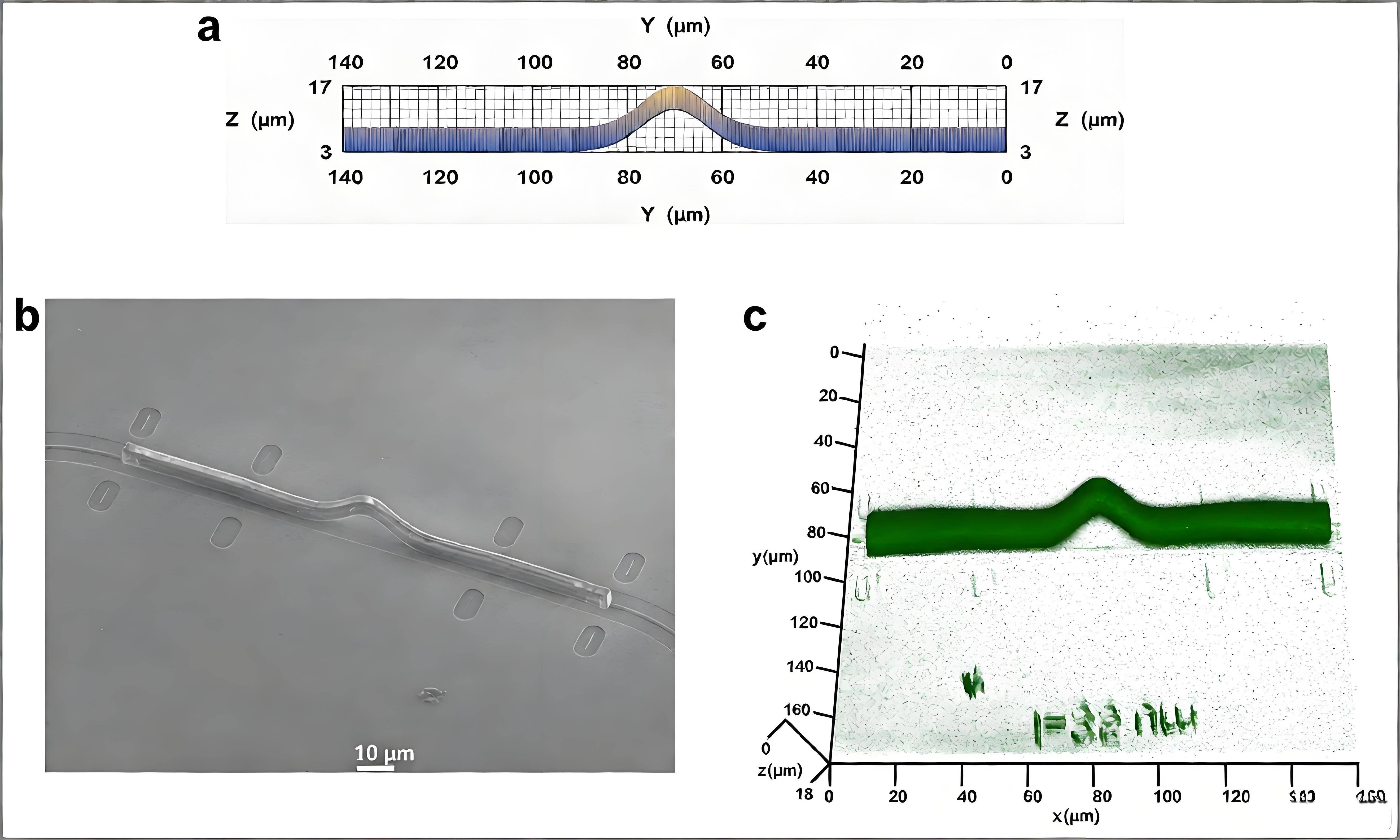

同一段单桥结构：(a) DeScribe 三维设计模型（含 X、Y、Z 三轴，单位 μm）；(b) 扫描电镜图像（标尺 10 μm）；(c) 共聚焦三维发光重建（x、y 各 0—160 μm）
这组数只说明方法在这批样品上可行。没有报告跨批次重复性和测量不确定度，当成所有微纳结构的通用指标，就超出了数据能撑住的范围。
复杂结构三维重建与几何参数分析
多级桥与交叉波导等复杂结构，共聚焦通过Z轴扫描可完整重建三维形貌。桥长、高度、截面形状等尺寸能直接从点云提取，并与设计模型对比。
实测中单桥长度与扫描电镜结果高度一致，截面偏差较小。高斯截面桥在1550 nm附近损耗约–2 dB，优于圆角更明显的结构。形貌与光学性能对应后，优化重点转向截面接近高斯分布，并控制高度与宽度一致性。工业级激光扫描共聚焦显微镜还能同步输出轮廓公差和表面粗糙度参数，便于对接质控标准。

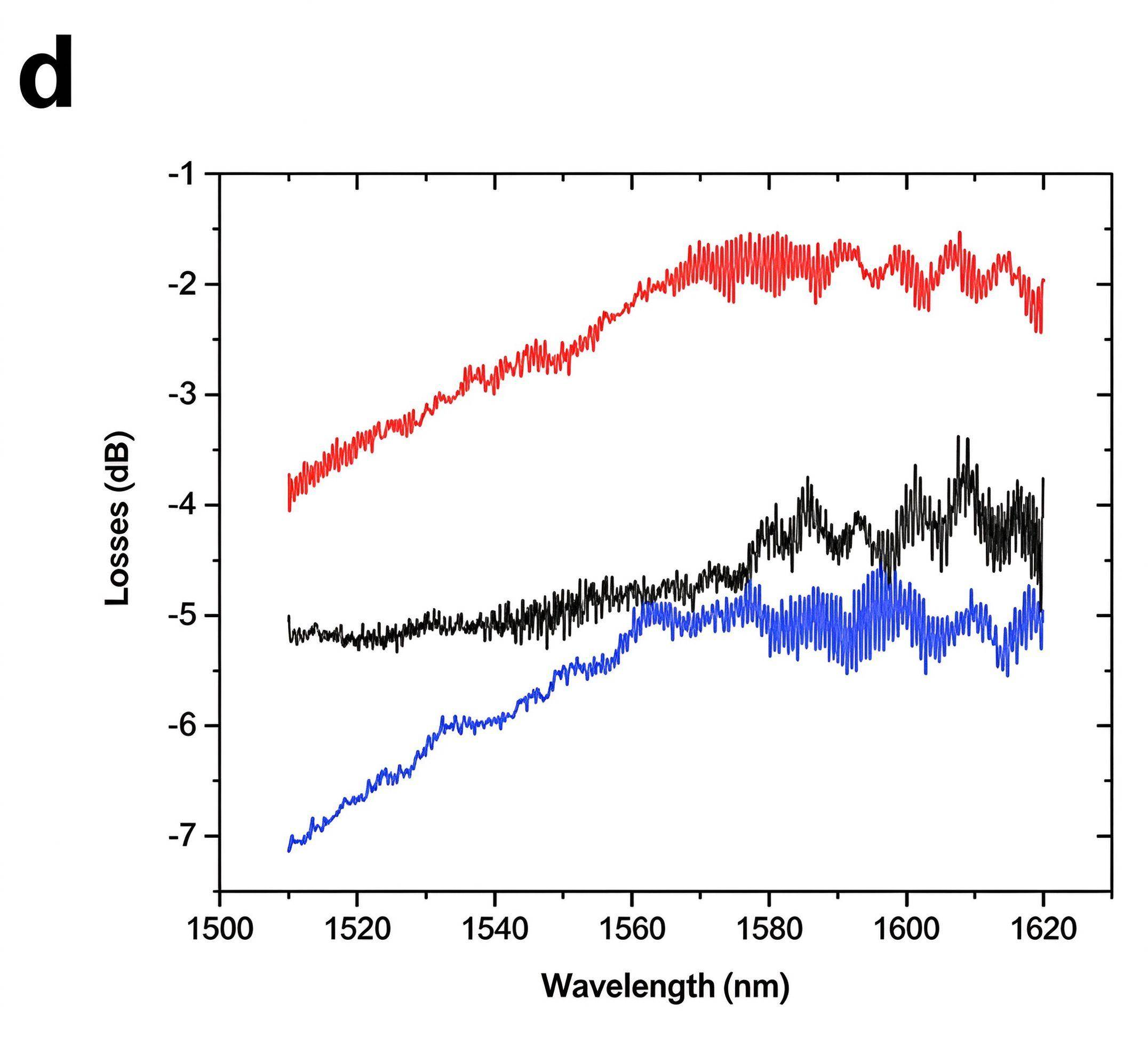

不同桥形的透射损耗实测：纵轴损耗 −7 至 −1 dB，横轴波长 1500—1620 nm
从科研表征到工业微纳计量
封装厂先看微凸点的高度一致性，再看重布线层的台阶落差。这两项偏了，键合良率就跟着掉。这类样品又不能镀膜、不能切开，共聚焦显微镜可以检测出三维高度图和截面轮廓，异常点连位置带偏差一起给。
微透镜阵列和精密光学元件卡的是面形误差和表面粗糙度，探针压上去会留划痕，软一点的材料尤其明显。光学测量不接触样品，一次扫描同时给面形和粗糙度，批次之间能直接比。
极片的孔隙和起伏，牵着电解液浸润和离子传输。涂布、辊压的工艺窗口定在哪里，最后要落到可量化的三维形貌上：孔有多少、起伏有多大，量出来才能反推工艺参数。
两光子聚合的光子结构，几何差一点，光性能就差一截。光学切片加三维重建，共聚焦显微镜在非接触条件下给出的尺寸数据与扫描电镜可比，研发阶段反复改结构、反复测，比每次都上电镜省事。前提是结构得能被光看到，埋在金属层底下就不行。
