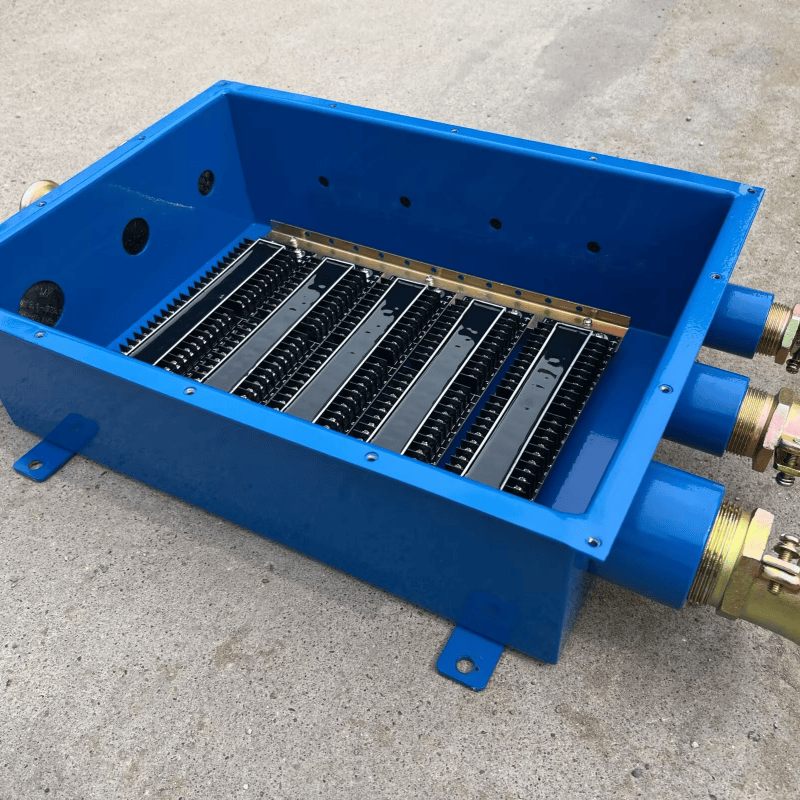

一、箱体外部结构
1.（1）外壳采用防腐阻燃金属壳体，表面做钝化喷塑防锈处理，具备户外 IP 防护等级，抵御井口露天环境雨水、粉尘、凝露、盐雾侵蚀，紧固件配备防松垫片，长期震动环境下不易松动。
（2）箱体设置密封防爆喇叭口，线缆穿过位置配有密封胶圈，进线、出线分区布置，区分地面非本安输入端和井下本安输出端，标识清晰，防止接线混淆。
2.（1）箱门配有锁紧结构，开盖后可直观查看内部模块、故障指示窗口，预留接地专用端子，端子接触面镀锡处理，降低接地接触电阻。
二、内部电路模块组成
1.（1）浪涌防护模块：由气体放电管、瞬态抑制二极管组成两级防护，响应速度快，吸收雷电感应脉冲；每一路通道独立模块化，便于后期单独更换维修。
（2）本安限能安全单元：集成限流电阻、限流保护器件，作为本安隔离核心，限制输出侧能量，是实现防爆本安性能的关键组件。
2.（1）接线端子排：分路标识输入、输出、接地，端子压线牢固，支持多芯通信线缆压接；部分型号集成雷击计数指示、劣化告警提示，运维人员直观判断器件老化状态。
三、材质选型设计思路
1.（1）外壳材质优先选用冷轧钢或铝合金，兼顾结构强度、散热与防腐，不使用易产生静电积聚的非金属材料，规避静电放电引爆瓦斯风险。
（2）内部电路板基材阻燃等级达标，元器件选用宽温工业级器件，适应井口冬夏温差大的气候条件，元器件焊点做防潮灌封处理。
2.（1）配套接地线采用多股铜芯线缆，抗氧化、载流能力充足；内部连接线材为本安认证线缆，杜绝高温、短路引燃隐患。
